Capacità:12.5kW
Riscaldamento 35°C:
Riscaldamento 55°C:

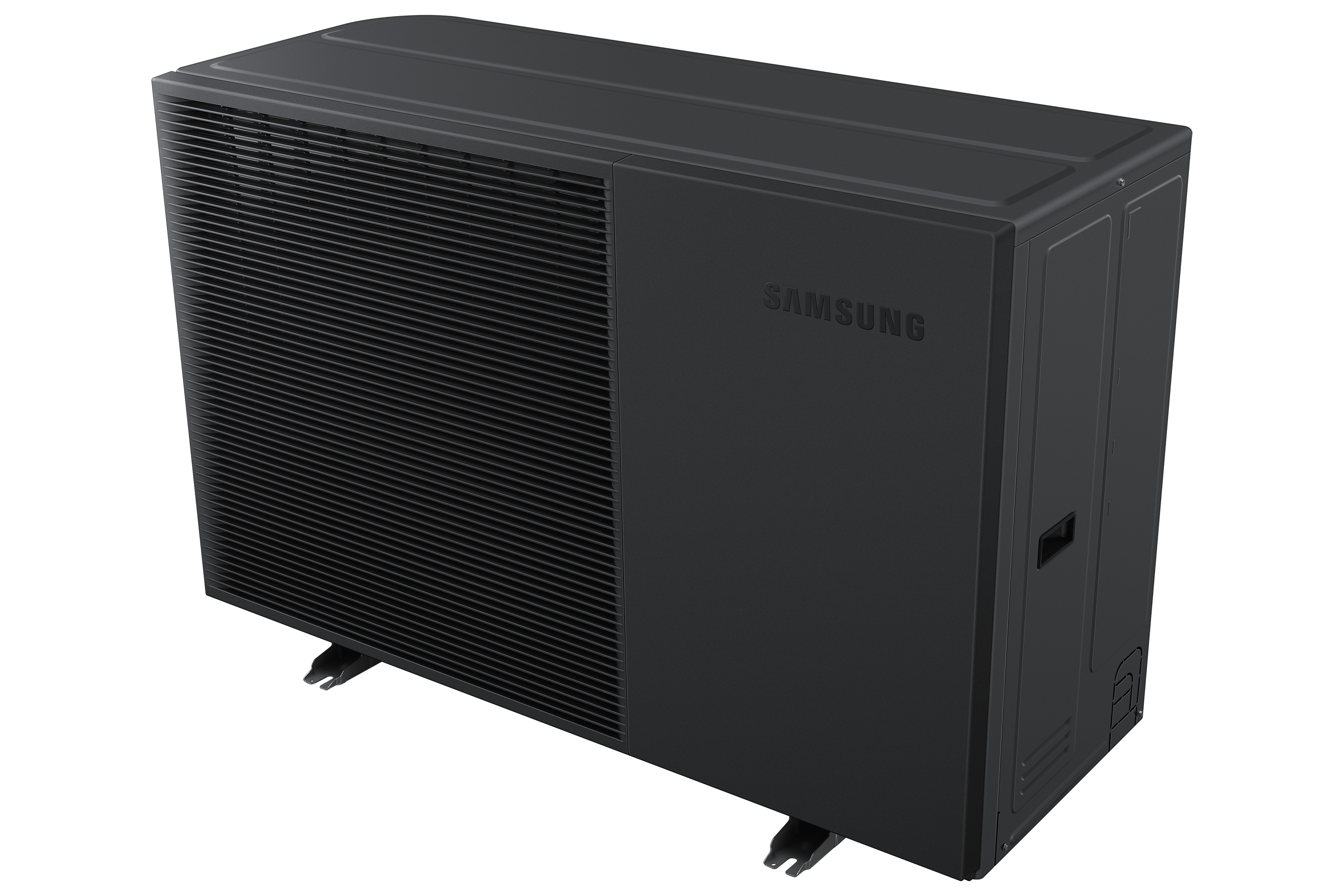

EHS Quint Unità Esterna
AE125HCTPESEU
Riscaldamento e raffreddamento simultanei
EHS Quint è la nuova pompa di calore aria-acqua disponibile in due taglie, 12.5 e 16 kW, progettata per riscaldamento, raffrescamento e produzione di ACS. Grazie all’esclusivo layout del circuito frigorifero, che separa la linea frigorifera da quella idraulica, EHS Quint si configura come un sistema a pompa di calore “ibrido”, capace di mantenere la semplicità di installazione di una monoblocco offrendo al tempo stesso il comfort tipico dell’espansione diretta. In inverno, il riscaldamento è rapido grazie alle unità aria-aria, mentre il pavimento radiante mantiene la temperatura a regime. In estate, il raffrescamento è immediato e avviene in contemporanea alla produzione di acqua calda sanitaria, grazie alla tecnologia di recupero del calore.
Caratteristiche principali
EHS Quint consente di raffreddare e riscaldare contemporaneamente diverse zone della casa, il tutto da un unico sistema integrato. Con cinque modalità di funzionamento che combinano riscaldamento, raffreddamento e acqua calda sanitaria, compreso il funzionamento simultaneo e il recupero di calore, il sistema riduce la necessità di installazioni multiple indipendenti.
Riscaldamento e raffreddamento simultanei
EHS Quint supporta il riscaldamento e il raffreddamento simultanei in applicazioni aria-aria e aria-acqua, producendo anche acqua calda sanitaria. Una zona può essere raffreddata tramite unità interne aria-aria, mentre un'altra può essere riscaldata tramite riscaldamento a pavimento o radiatori alimentati dal sistema aria-acqua, garantendo un comfort efficiente tutto l'anno e flessibilità operativa.

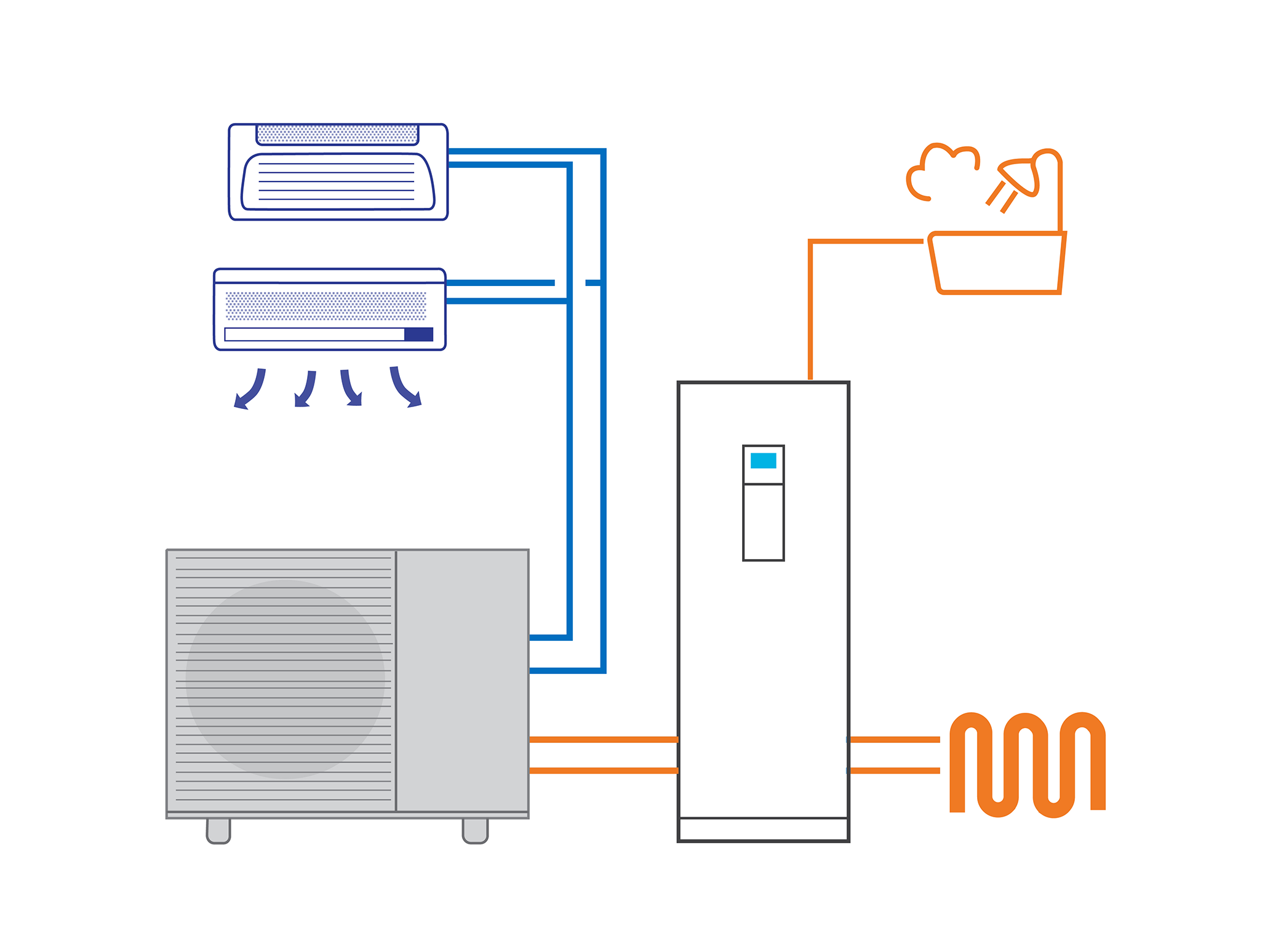

Recupero di calore
Il sistema cattura il calore estratto durante il raffreddamento aria-aria e lo convoglia al serbatoio dell'acqua calda sanitaria invece di rilasciarlo all'esterno. Ciò riduce l'energia necessaria per riscaldare l'acqua calda sanitaria.

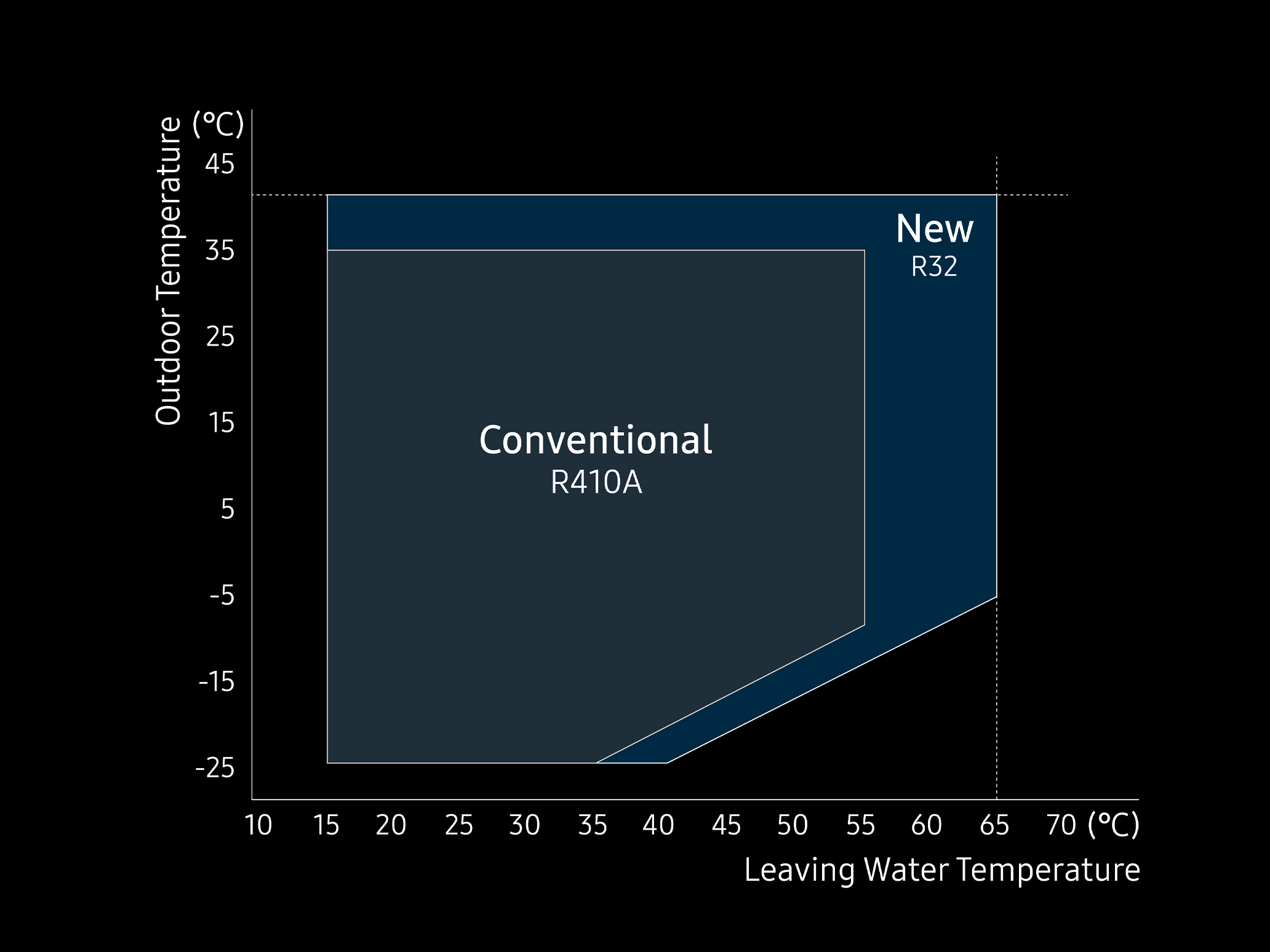

Capacità di funzionare ad alte temperature
Grazie all'utilizzo del refrigerante R32, EHS Quint eroga acqua a temperature fino a 65 °C¹ e supporta un'ampia gamma di applicazioni di riscaldamento sia in edifici di nuova costruzione che in progetti di ristrutturazione.
Ampia gamma di opzioni di installazione e sicurezza integrata

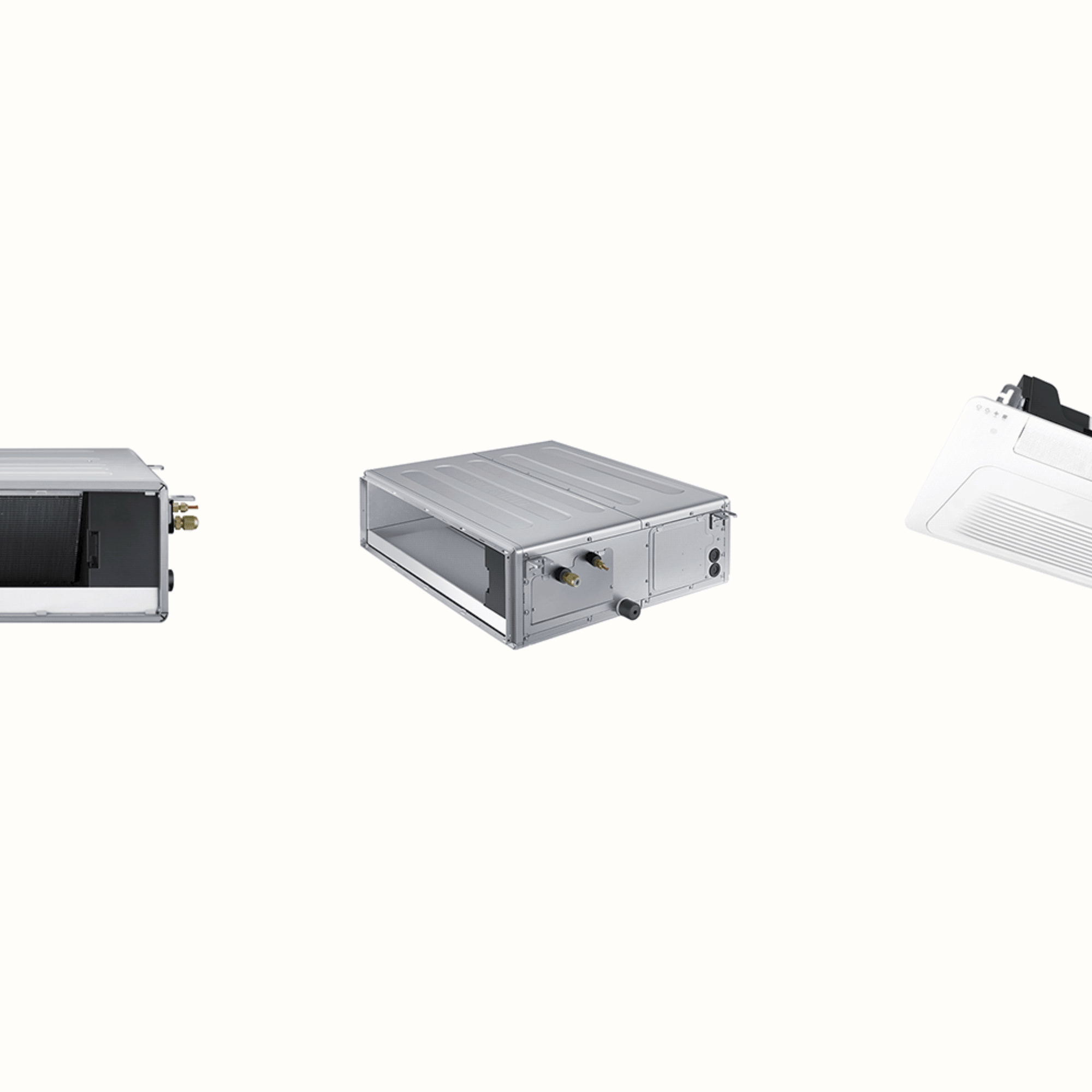

EHS Quint offre un'installazione flessibile con diverse configurazioni dell'unità interna. Il sistema consente il collegamento di unità interne aria-aria ad espansione diretta, come unità a Parete e Cassette 1 via WindFree, sistemi canalizzati a bassa e media prevalenza, oltre a diverse unità aria-acqua: ClimateHub S2, Hydro Unit S2 e Control Kit S2. Le unità interne aria-aria consentono agli installatori² di lavorare con tubazioni refrigeranti, mentre le tubazioni dell'acqua collegano l'unità esterna all'unità idronica, semplificando i progetti di installazione e ristrutturazione. Le caratteristiche di sicurezza integrate, quali il rilevamento delle perdite, le valvole di intercettazione e le funzioni di allarme, garantiscono la conformità ai requisiti A2L (IEC 60335-2-40 e EN 378) e contribuiscono a ridurre i tempi di installazione.
Performance migliorate

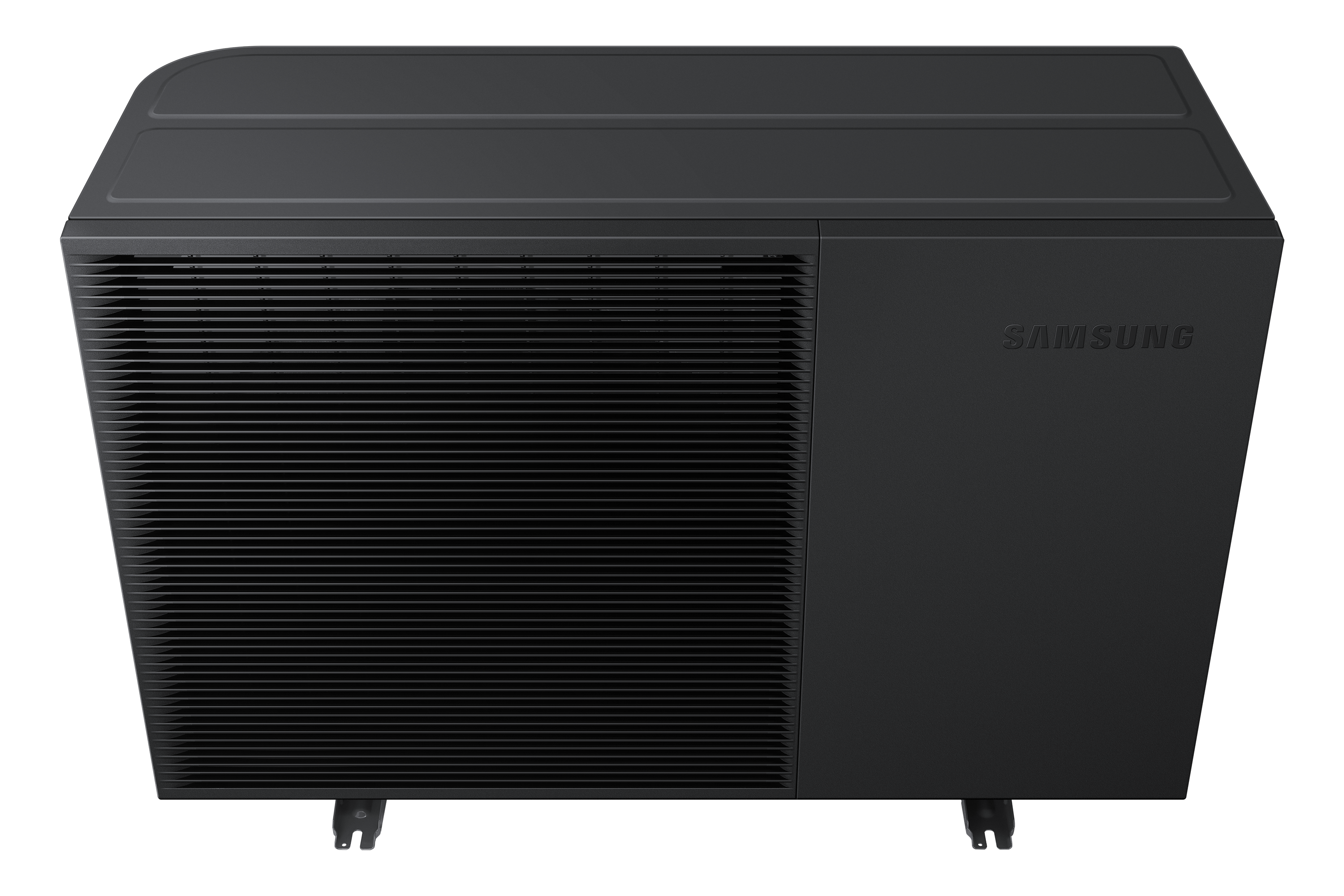

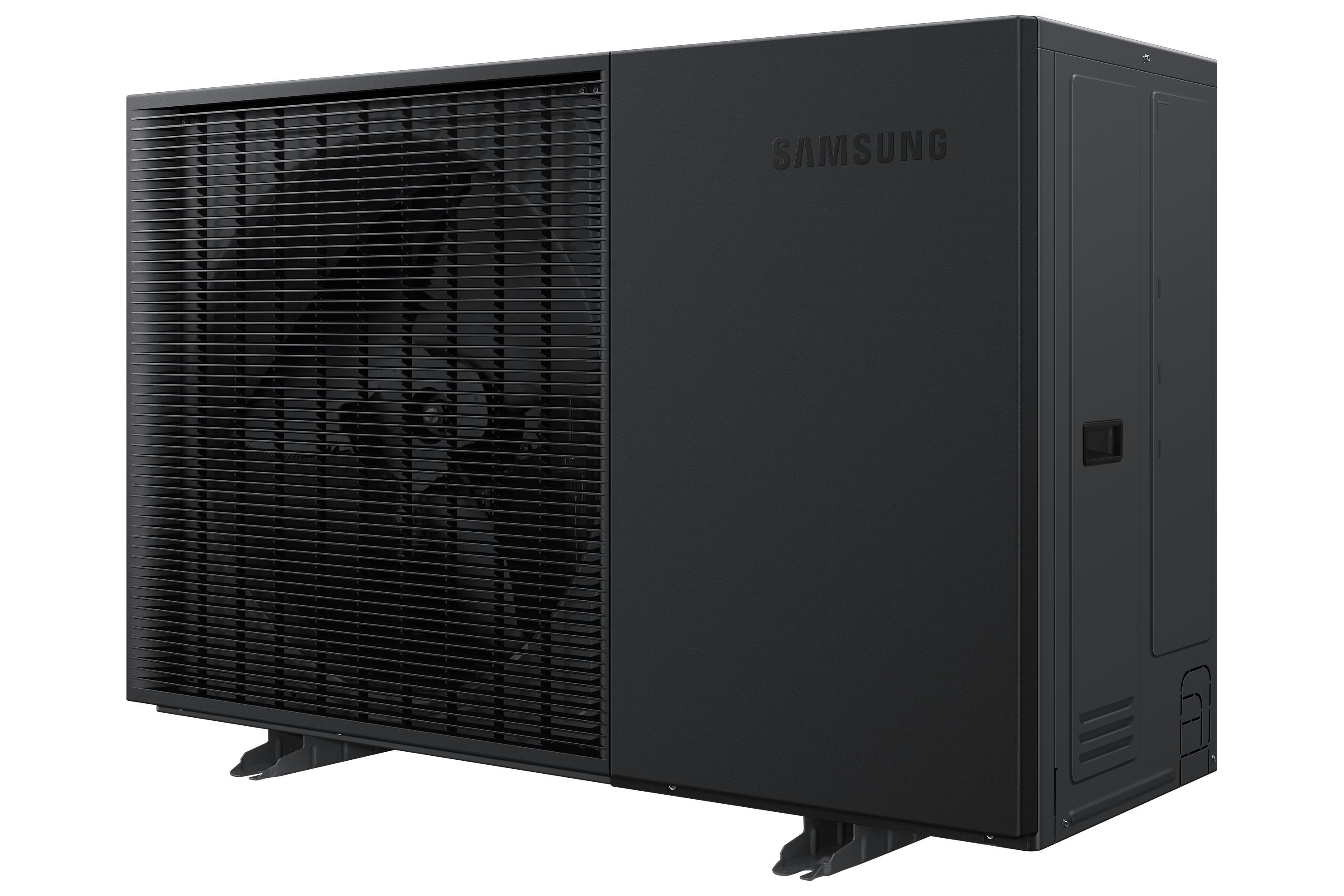

La nuova unità esterna è progettata per garantire prestazioni affidabili in condizioni climatiche impegnative. Mantiene il 100% della capacità di riscaldamento fino a -15 °C³ e supporta la produzione di acqua calda sanitaria fino a +43 °C⁴di temperatura esterna. I livelli di rumorosità operativa⁵ sono inferiori rispetto alla gamma convenzionale R32 Mono e ai sistemi R410A EHS TDM+. Grazie alla modalità notturna riduce ulteriormente i livelli sonori fino a 35 dB(A), garantendo un funzionamento relativamente silenzioso durante le ore notturne. L'unità esterna compatta è rifinita con un nuovo design nero, che ne consente il posizionamento flessibile in ambienti residenziali.
Integrazione SmartThings
L'integrazione con l'app dell'ecosistema SmartThings¹³ consente il controllo remoto, la selezione della modalità e il monitoraggio tramite un dispositivo smart connesso anche quando gli utenti non sono a casa. Gli utenti possono regolare la temperatura, attivare la modalità WindFree™, esaminare i modelli di consumo e regolare le impostazioni in base alle routine quotidiane.
Specifiche del prodotto
Caratteristiche
Caratteristiche
caratteristiche
Modalità
Pompa di calore (A2W)
Corrente in ingresso
Corrente in ingresso
corrente_in_ingresso
Raffrescamento (℃)
14.74 A
Riscaldamento (℃)
12.67 A
Efficienza energetica
Efficienza energetica
efficienza_energetica
EER (raffrescamento) [w/w]
4.01 W/W
COP (riscaldamento) [w/w]
4.66 W/W
Capacità
Capacità
capacit
Raffrescamento [kW]
12.5 kW
Raffrescamento [Btu/h]
42,700 Btu/h
Riscaldamento [kW]
12.5 kW
Riscaldamento [Btu/h]
42,700 Btu/h
Potenza
Potenza
potenza
MCA
32.0 A
MFA
35.2 A
Potenza elettrica in ingresso
Potenza elettrica in ingresso
potenza_elettrica_in_ingresso
Raffrescamento 1)
3.12 kW
Riscaldamento 2)
2.68 kW
Compressore
Compressore
compressore
Tipo
BLDC Twin Rotary
Output (kW)
3.423 kW
Nome del modello
UB5TD8450FJX
Olio (tipo)
POE
Olio (carica iniziale) [CC]
1500 cc
Fan
Fan
fan
Tipo
Propeller Fan
Portata dell'aria (alto / medio / basso) [m3 / Min]
87 ㎥/min
Refrigerante
Refrigerante
refrigerante
Tipo
R32 (contiene gas serra fluorurati, GWP = 675)
Carica di fabbrica (kg)
2.70 kg
Refrigerante (Carica, tCO2e)
1.82
Metodo di controllo
EEV INCLUDED
Scambiatore di calore
Scambiatore di calore
scambiatore_di_calore
Tipo
Braszed Plate Exchager
Volume d’acqua interno
1.008 L
Rumorosità
Rumorosità
rumorosit
Pressione sonora
49 dBA
Livello di potenza del suono
62 dBA
Gamma temp. Gamma
Gamma temp. Gamma
gamma_temp_gamma
Riscaldamento A2W (°C)
-25~43 °C
A2W Cooling (°C)
10~46 °C
Acqua calda sanitaria (°C)
-25~43 °C
A2A Riscaldamento (°C)
-25~24 °C
A2A Cooling (°C)
10~46 °C
Temperatura di mandata acqua
Temperatura di mandata acqua
temperatura_di_mandata_acqua
Riscaldamento (°C)
15~65 °C
Raffrescamento (°C)
5~25 °C
Dimensione esterna (unità esterna)
Dimensione esterna (unità esterna)
dimensione_esterna_unit_esterna
Peso netto (kg)
126.5 kg
Peso di spedizione (kg)
139.5 kg
Dimensioni nette (LxAxP) (mm)
1270 x 850 x 500 mm
Dimensioni di spedizione (LxAxP) (mm)
1330 x 1018 x 630 mm
Smart
Smart
smart
Kit Wi-Fi
SÌ
Connettività tramite app
Connettività tramite app
connettivit_tramite_app
Supporto app SmartThings
SÌ
Note
1. Temperatura dell'acqua in uscita fino a 65 °C quando la temperatura esterna è compresa tra -5 °C e 35 °C. I risultati possono variare a seconda delle condizioni di utilizzo effettive.
2. (Gas fluorurati) Per tutte le installazioni è necessario un installatore certificato, in conformità con le normative e le linee guida Samsung.
3. Unità esterna EHS Quint (AE125DHCTP*S), rispetto a un'unità esterna EHS R410A TDM+ convenzionale (AE120MXTP*H). I risultati possono variare a seconda delle condizioni di utilizzo effettive. Le prestazioni al 100% dell'AE160HCTP*S sono garantite fino a -10 °C.
4. Le prestazioni della temperatura di esercizio sono confrontate con quelle dell'EHS TDM+ con capacità equivalente.
5. I miglioramenti del livello di rumorosità sono confrontati con quelli dei sistemi standard Samsung R32 Mono e EHS TDM+ di precedente generazione secondo il metodo di misurazione ISO 3741 a pieno carico in condizioni A7W35.
