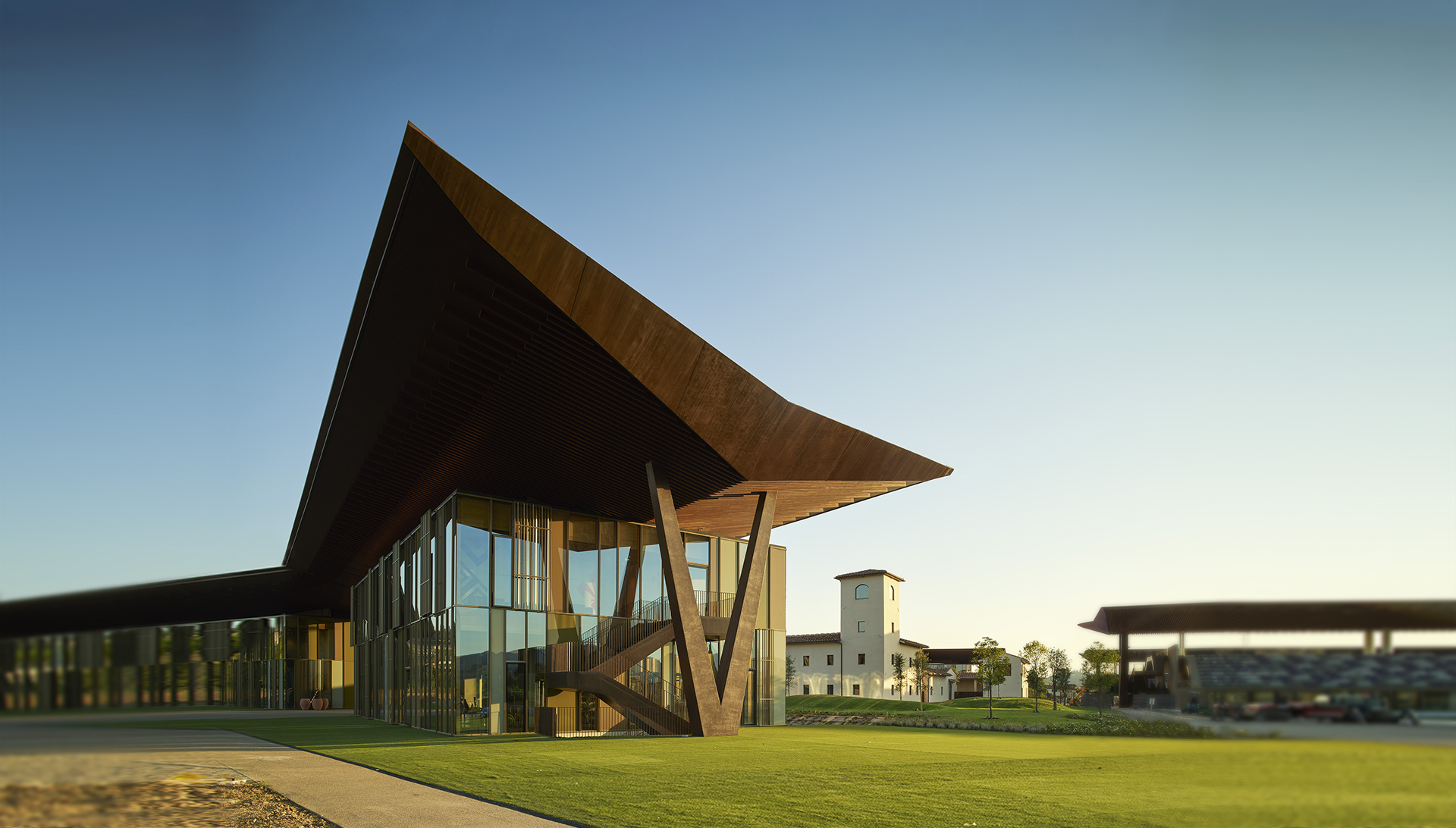

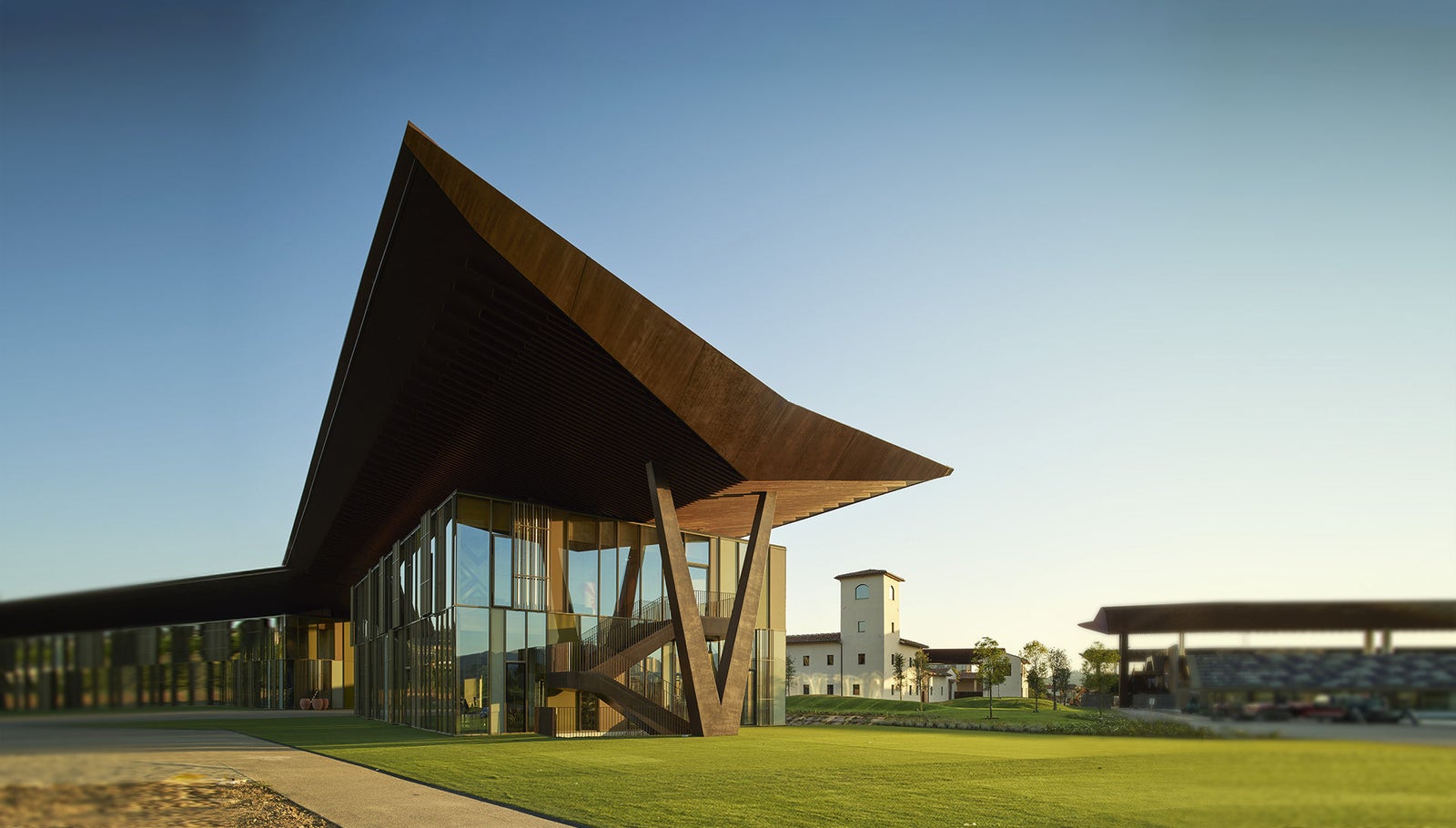

Il centro sportivo più grande d'Italia

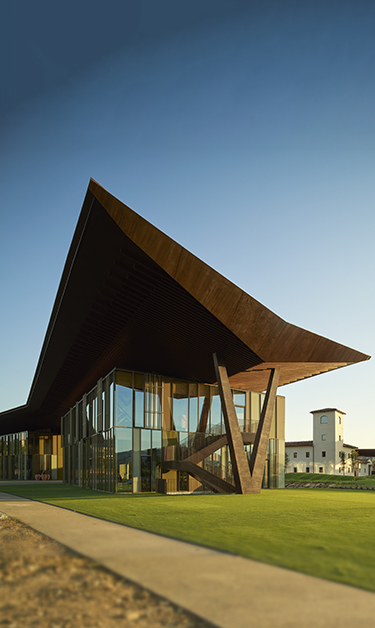

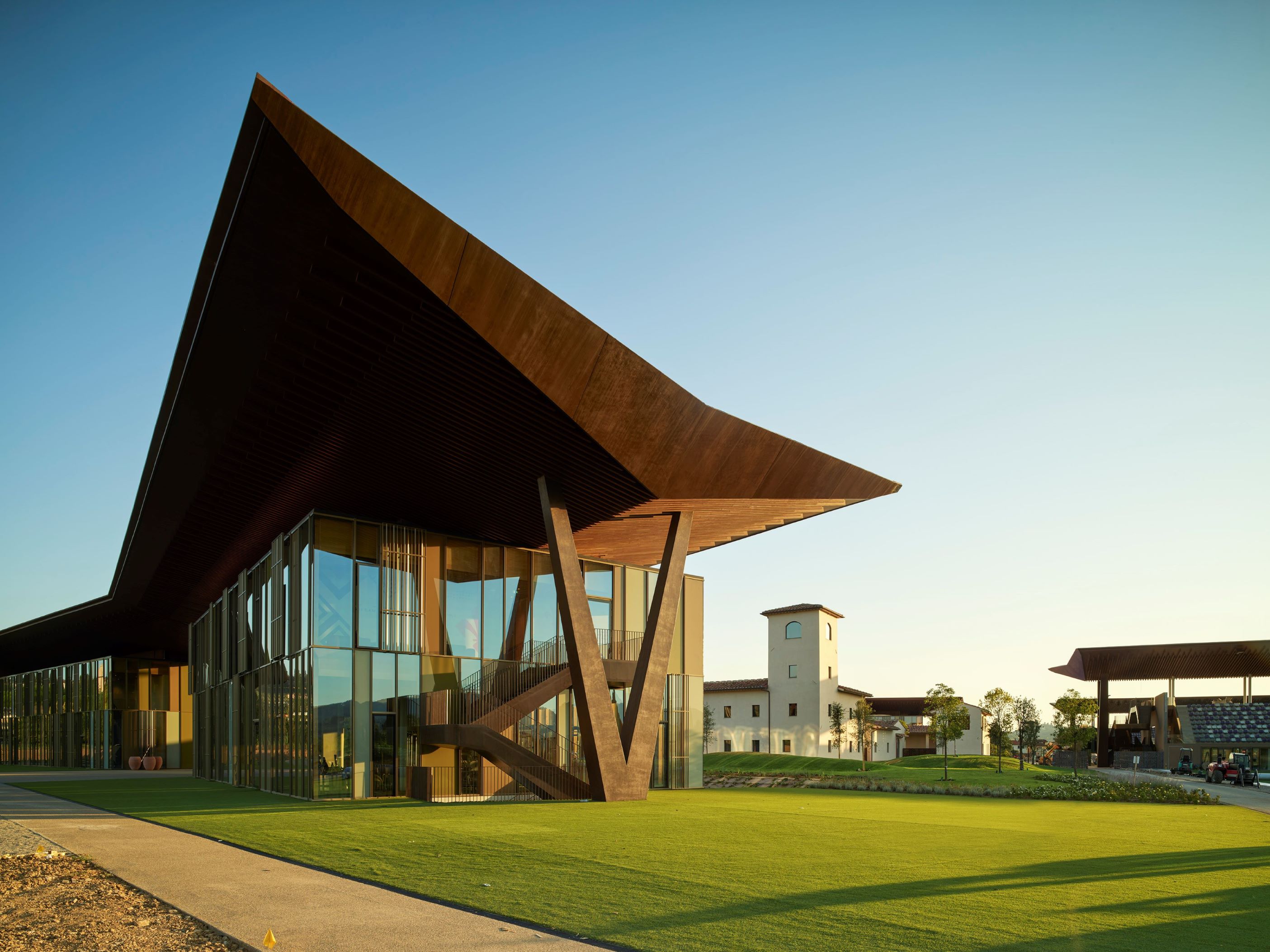

Il Viola Park, casa della ACF Fiorentina, situato a Bagno a Ripoli, è ritenuto il centro sportivo più grande d’Italia, con una superficie di 250.000 metri quadri, 2 stadi, 10 campi, 71 camere da letto,media center, palestre e molto altro. Inaugurato nell’ottobre 2023 e progettato dall’architetto Marco Casamonti, questo centro sportivo si distingue per la sua impostazione architettonica improntata all’efficienza e alla sostenibilità, oltre che per un design elegante e ricercato.
ACF Fiorentina sceglie Samsung
Per uno dei centri sportivi più all’avanguardia, sostenibile e innovativo d’Europa, erano dunque necessarie delle soluzioni di climatizzazione e riscaldamento in grado di garantire performance elevate e il massimo comfort, senza però intaccare il design ricercato degli ambienti. Tenendo chiaramente in mente questi obiettivi, Samsung ha collaborato con l’architetto Casamonti per integrare al meglio i propri prodotti all’interno di un contesto così prestigioso, offrendo un sistema di climatizzazione a 360°, efficiente, performante e 100% elettrico.
Il progetto

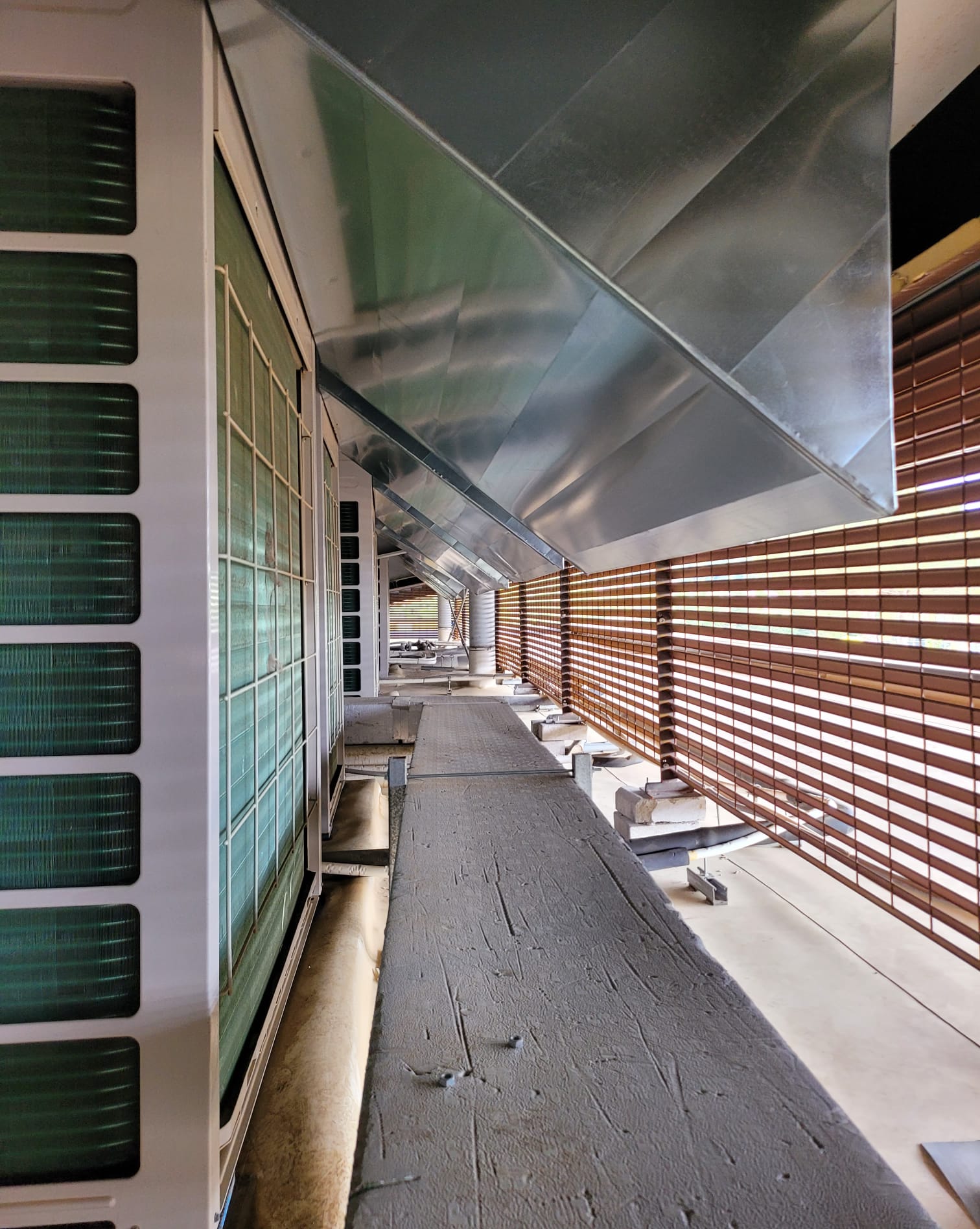

Le esigenze estetiche e architettoniche richieste hanno inevitabilmente portato alla necessità di creare una soluzione di climatizzazione ad hoc, in grado di performare al meglio, senza intaccare il design degli ambienti, sia interni che esterni. Le macchine esterne, 91 in totale, sono state posizionate sotto il tetto di ogni edificio, in modo da non intaccare il design curato degli spazi, non essendo visibili. Questa scelta doveva comunque garantire la massima performance dei prodotti. Per questo sono state analizzate ed elaborate le modalità per garantire al meglio il funzionamento delle macchine. La soluzione è stata quella di creare dei canali di espulsione d’aria da applicare sopra le macchine esterne, sviluppati ad hoc per il Viola Park. In questo modo è stato possibile far defluire l’aria nel migliore dei modi, garantendone il corretto funzionamento. Dopo aver ideato questa soluzione, con il supporto dello studio tecnico di Samsung direttamente da Corea è stata condotta un’Analisi Fluidodinamica (CFD) al fine di garantire il corretto funzionamento dei ventilatori. Questa analisi ha quindi permesso di verificare l’efficienza e le performance delle macchine con i canali d’espulsione d’aria in modo preventivo, ancor prima della realizzazione stessa.
Le soluzioni Samsung

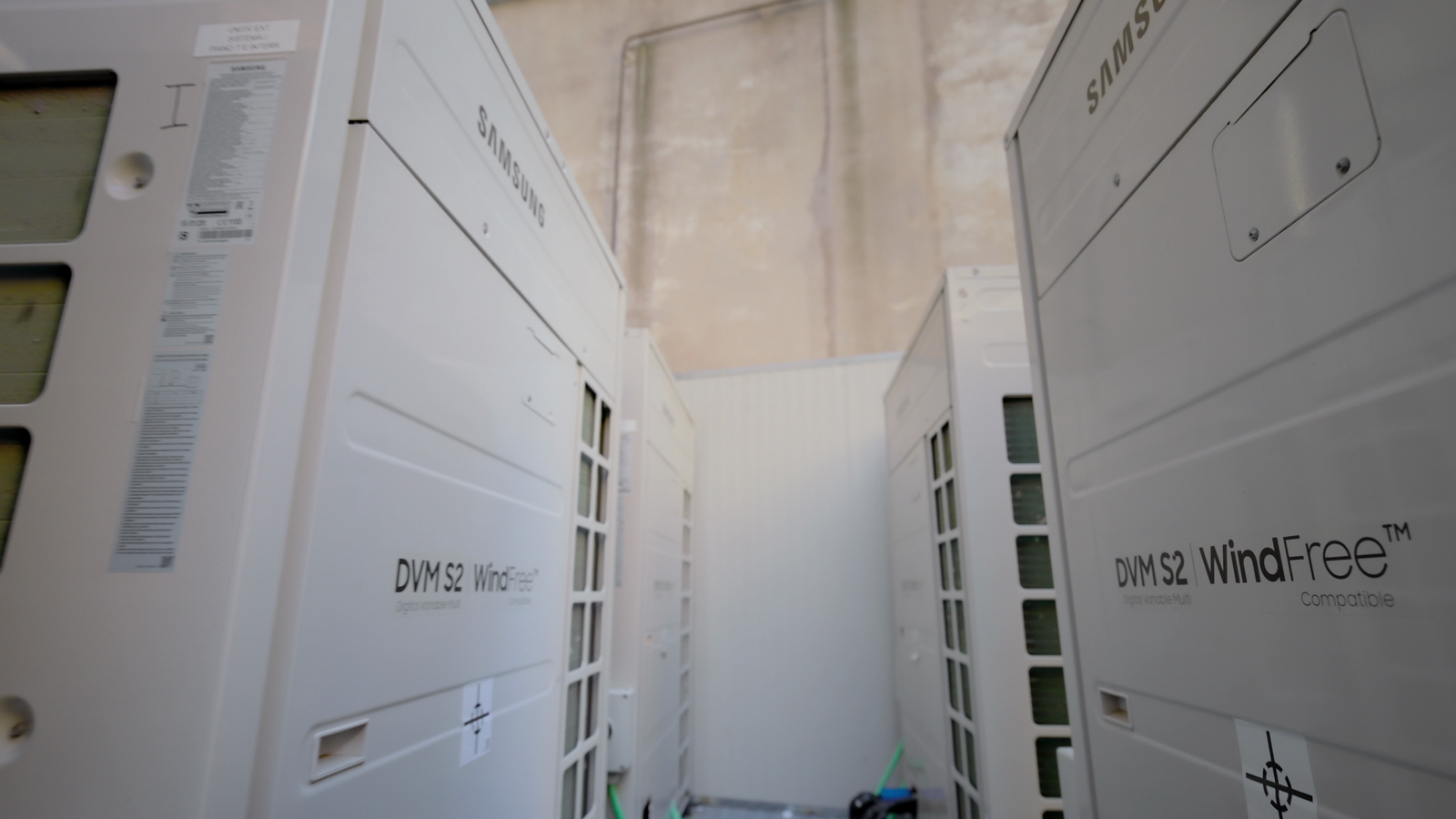

Per il Viola Park è stato scelto il sistema VRF di Samsung, il DVM S2. Questo sistema fornisce il riscaldamento, raffrescamento e produzione di acqua calda e refrigerata in un’unica soluzione. In particolare, il DVM S2 di Samsung garantisce comfort eccezionale e altissima efficienza energetica e, grazie all’Intelligenza Artificiale nativa, semplifica l’installazione e la manutenzione, garantendo un’esperienza di gestione facile ed efficiente. Infatti, memorizzando i trend di utilizzo dalle precedenti operazioni e condizioni esterne, il DVM S2 ottimizza in modo predittivo il funzionamento della macchina a carichi parziali, riducendo al contempo il consumo di energia. L’AI consente anche di rilevare eventuali perdite di refrigerante e di ridurre i tempi di sbrinamento.

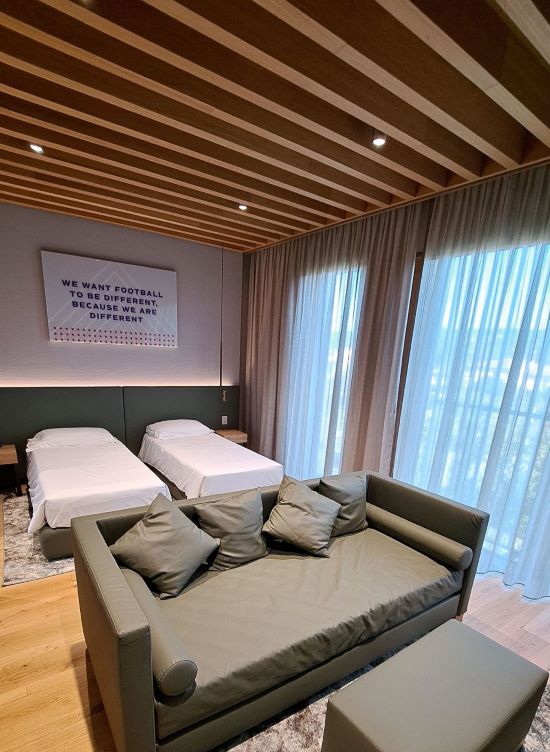

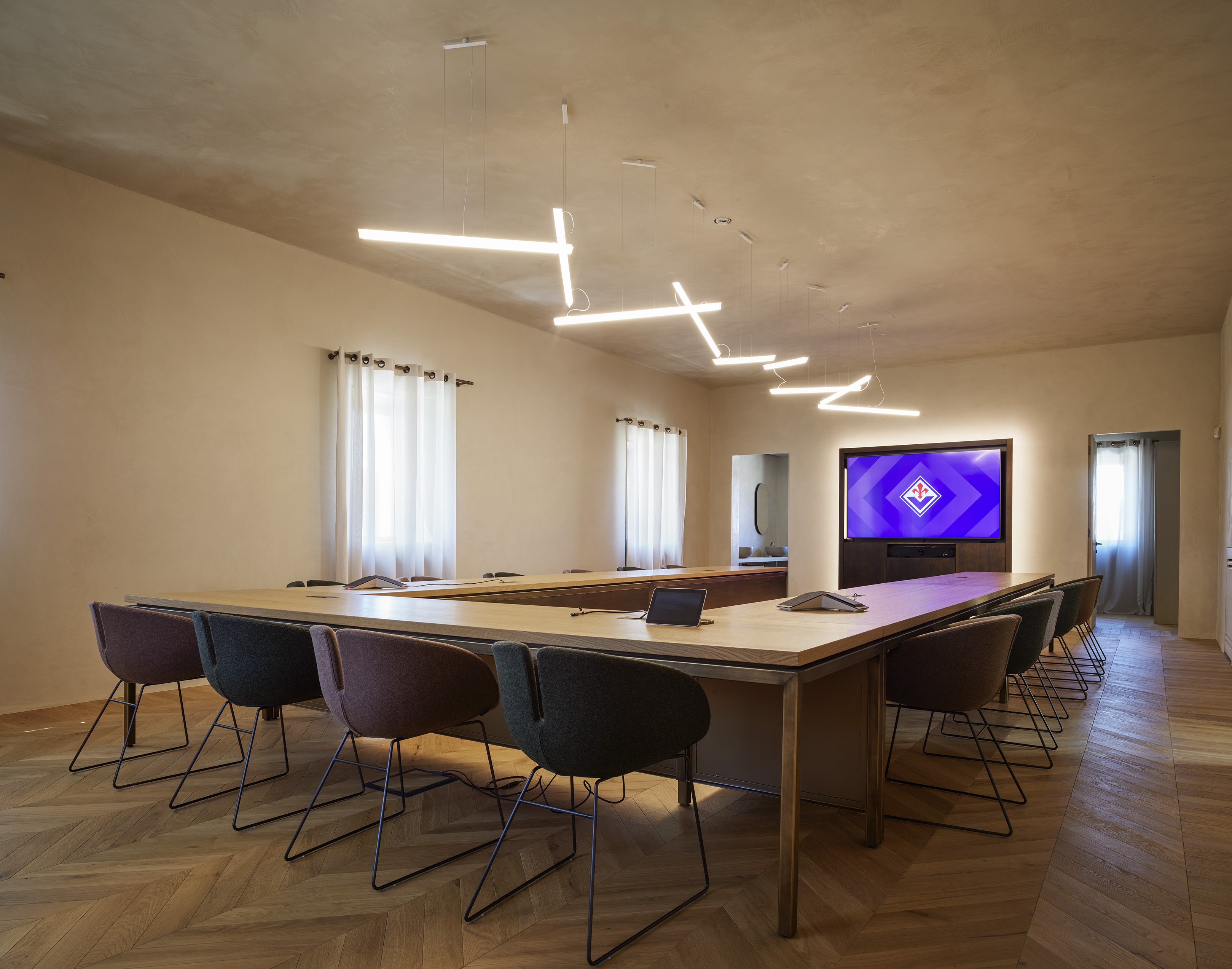

Uffici, spogliatoi e camere da letto
Queste macchine, installate in copertura sotto il tetto di ogni edificio, sono state abbinate ad unità interne canalizzate a media e alta prevalenza, a cui è affidata la climatizzazione degli ambienti, come gli uffici, gli spogliatoi e le camere da letto. Anche in questo caso, la decisione di utilizzare queste unità interne nasce dalla necessità di non intaccare il design degli spazi, garantendo comunque comfort e prestazioni elevate. Infatti, queste unità si integrano perfettamente negli ambienti, non rimanendo visibili.
I locali dei quadri elettrici

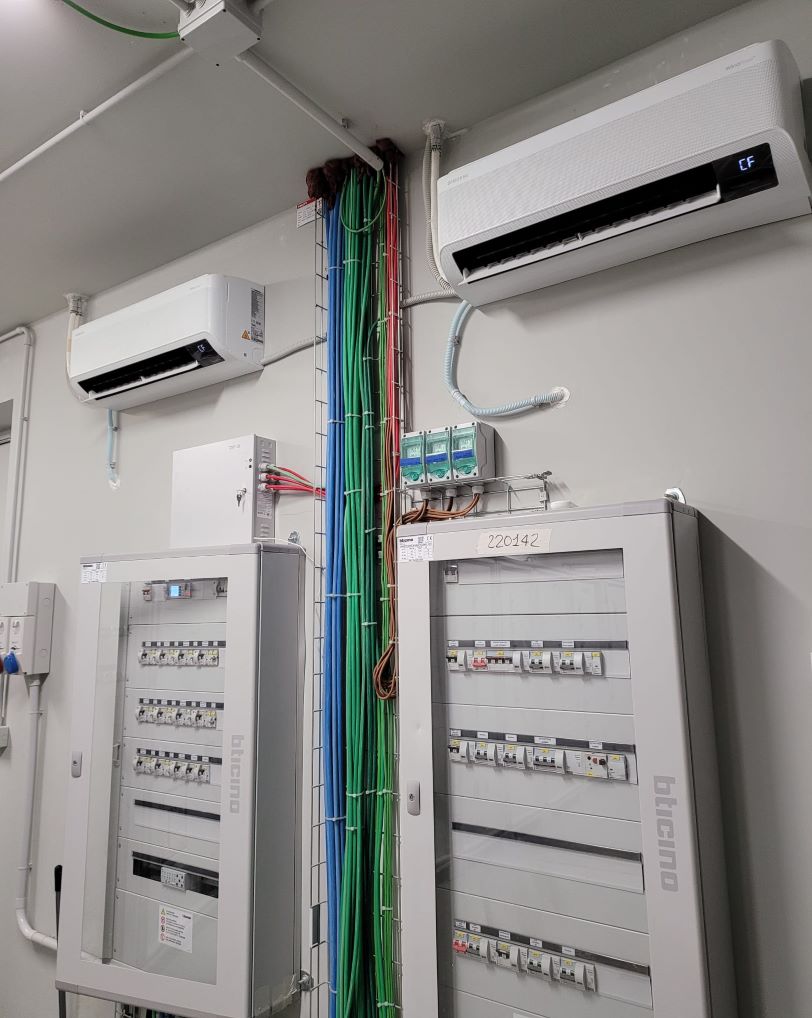

Nei locali dei quadri elettrici, invece, sono state installate delle unità interne con split a parete in versione tandem, dalla gamma CAC di Samsung. In totale, sono state installate 527 unità interne tra canalizzate e CAC.

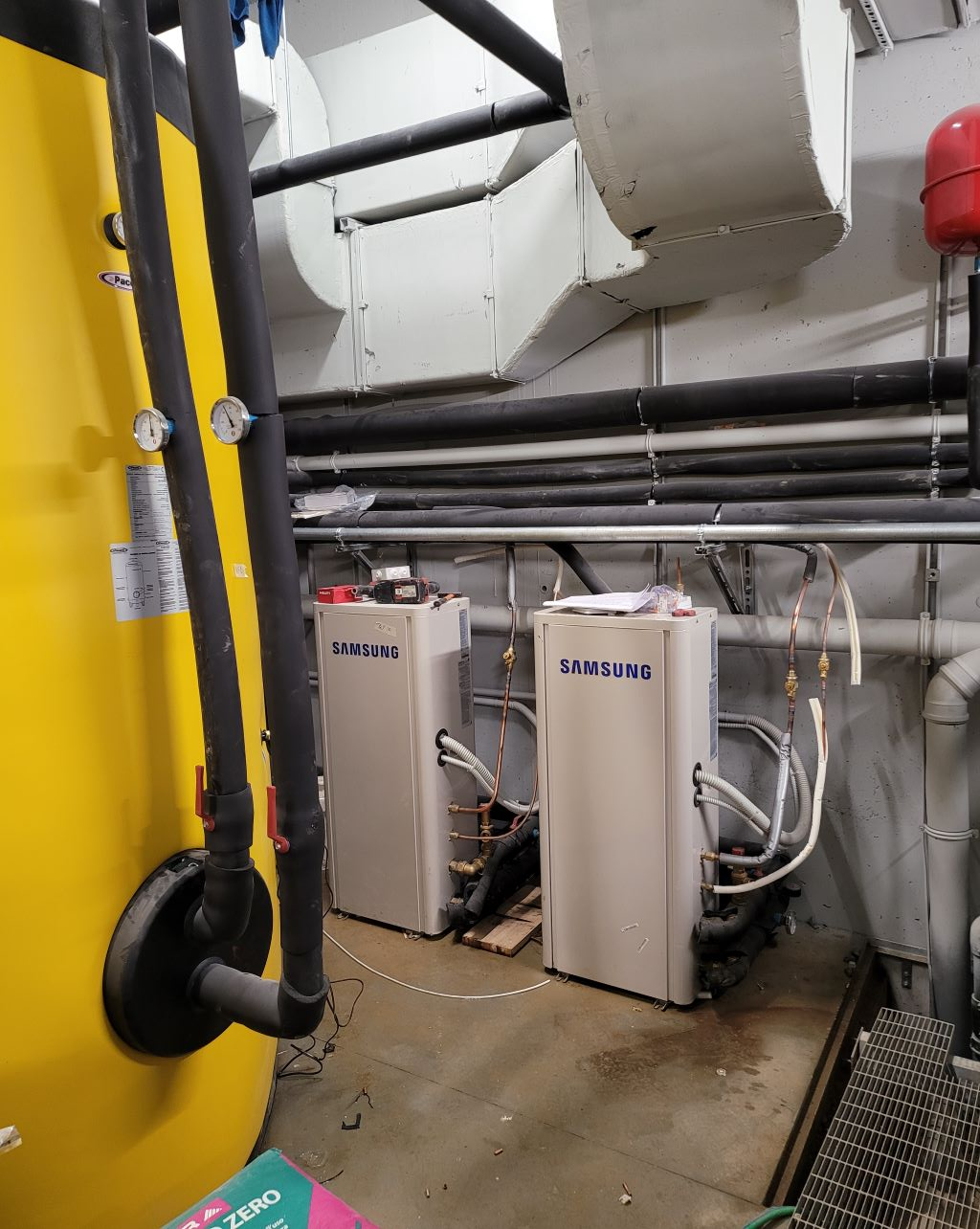

Moduli Idronici
Per quanto riguarda la produzione di Acqua Calda Sanitaria (ACS) negli spogliatoi e nelle camere, il sistema DVM S2 è stato abbinato a moduli idronici ad alta temperatura per la produzione di ACS fino a 80°C, senza l’ausilio di produttori a combustione fossile.

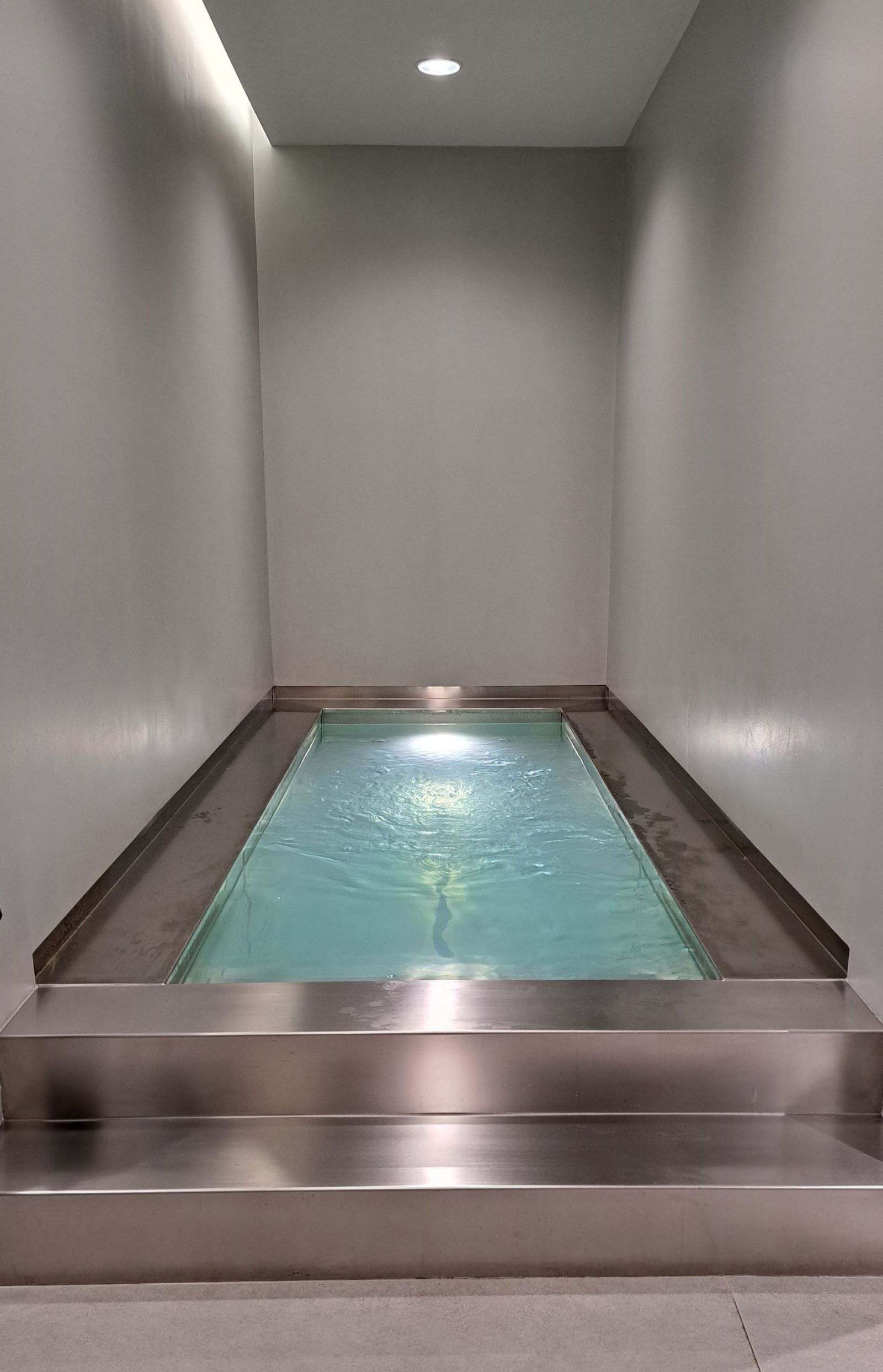

Le criovasche
Negli spogliatoi sono anche presenti dei moduli idronici a bassa temperatura per la produzione di acqua refrigerata per la piscina di crioterapia e per il percorso vascolare, anche in questo caso soluzioni sempre 100% elettriche.
DMS 2.5
Infine, la supervisione degli impianti è gestita dal nostro sistema DMS 2.5, la soluzione ideale per impostare logiche di funzionamento molto complesse, creando una piccola domotica nella gestione dell’impianto. In questo caso, il sistema DMS 2.5 si interfaccia agli altri sistemi presenti nel centro sportivo tramite protocolli di comunicazione KNX e BACnet.
