Comfort e flessibilità in un unico sistema
Il sistema VRF pompa di calore Samsung DVM S2 R32 è un'unità esterna per uso commerciale progettata per fornire riscaldamento o raffrescamento, a seconda delle esigenze dell'impianto. Grazie all'utilizzo del refrigerante R32, offre un potenziale di riscaldamento globale (GWP) inferiore rispetto all'R410A¹, garantendo la conformità ai requisiti ambientali in continua evoluzione. Disponibile in un'ampia gamma di potenze, il sistema può essere applicato a diversi tipi di edifici commerciali. La combinazione con la soluzione di gestione Cloud SmartThings Pro abilita anche l'elaborazione AI direttamente sul dispositivo, supportando l'ottimizzazione del controllo adattivo, il precondizionamento intelligente e la pianificazione energetica.
Caratteristiche principali del sistema VRF DVM S2 R32
Grazie alle funzionalità Active AI, alle funzioni di sicurezza integrate e alla compatibilità con SmartThings, SmartThings Pro e b.IoT Lite, il sistema offre un funzionamento efficiente, un'installazione semplificata e prestazioni affidabili.
.jpg)

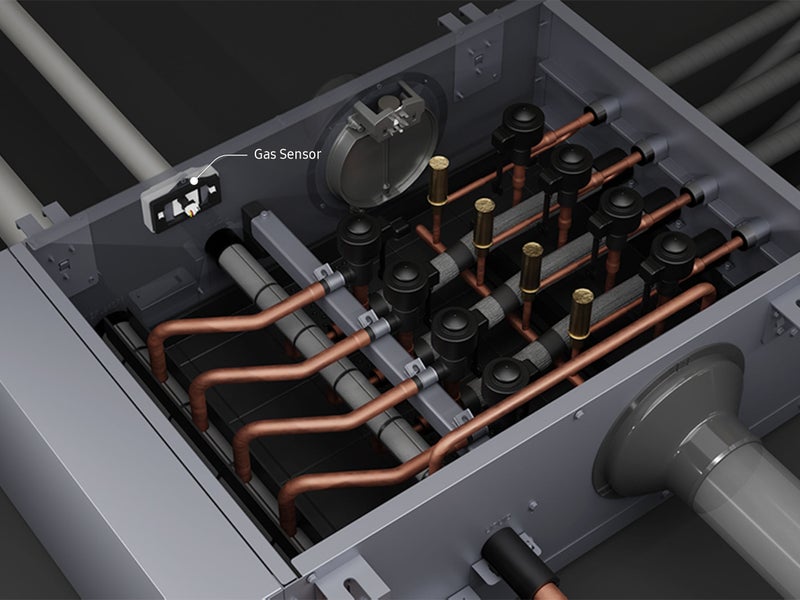

Sistema di sicurezza integrato
Il sistema integra misure di sicurezza conformi alla norma IEC 60335-2-40, per cui non sono richiesti ulteriori requisiti all'installatore. L'unità esterna DVM S2 R32 si collega ai box MCU aggiornati², consentendo un'installazione più rapida. Il telecomando intelligente³ include allarmi sia acustici che visivi per consentire una risposta rapida a eventuali problemi. Questa configurazione riduce i tempi di calcolo e misurazione in loco, semplificando l’installazione e la configurazione per installatori e tecnici.
.jpg)

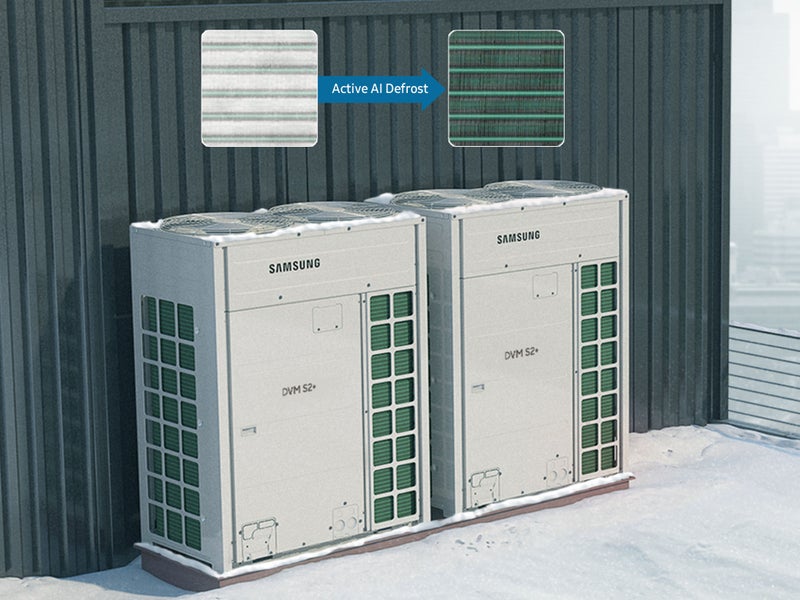

Controllo operativo con la funzione Active AI
La funzione Active AI analizza i dati operativi per garantire prestazioni stabili ed efficienti. L'analisi del refrigerante tramite intelligenza artificiale consente il rilevamento proattivo delle perdite, mentre il controllo di alta e bassa pressione tramite AI regola il funzionamento in base ai modelli di utilizzo delle operazioni recenti e alle condizioni ambientali. La funzione Active AI Defrost esegue cicli di sbrinamento con maggiore precisione, contribuendo a ridurre i cicli di funzionamento non necessari e ad aumentare il tempo di riscaldamento continuo fino al 40%⁴.

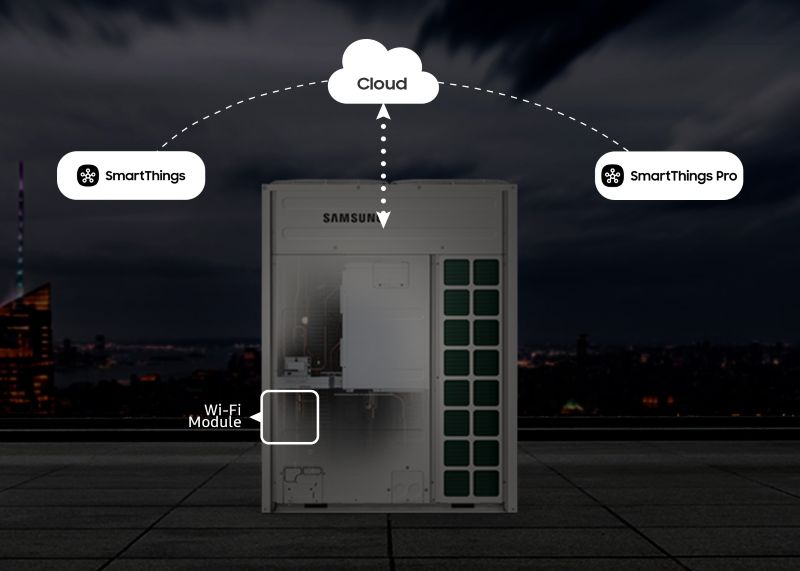

Compatibile con SmartThings (Pro) and b.IoT Lite
Il DVM S2 R32 con recupero di calore è compatibile con SmartThings e dispone di un kit Wi-Fi integrato di fabbrica. Ciò consente una gestione semplificata e diretta delle unità interne tramite l'intuitiva app SmartThings⁵. Questa funzionalità integrata elimina la necessità di acquisti aggiuntivi, semplificando l'installazione e migliorando l'esperienza utente. Inoltre, collegando il Samsung DVM S2 R32 a SmartThings Pro e b.IoT, gli utenti possono contare su una gestione del sistema e un'efficienza operativa migliorate. L'integrazione consente il monitoraggio in tempo reale e l'ottimizzazione energetica, contribuendo a ridurre i costi e a garantire prestazioni costanti. Con il supporto sia per i sistemi di gestione degli edifici basati su cloud che non su sistemi non cloud, il DVM S2 R32 offre flessibilità per vari ambienti. La sua compatibilità con queste piattaforme semplifica l'automazione e la manutenzione, rendendolo una scelta pratica per la gestione dei sistemi HVAC in edifici commerciali complessi.
Specifiche del prodotto
Caratteristiche
Caratteristiche
caratteristiche
Tipo
DVM S2
Nome del modello
Nome del modello
nome_del_modello
Unità esterna
AM080HCVANG/EU
Alimentazione (unità esterna) [Φ, #, V, Hz]
Alimentazione (unità esterna) [Φ, #, V, Hz]
alimentazione_unit_esterna___v_hz
3,4,380~415,50
Sistema
Sistema
sistema
Modalità
HEAT PUMP
Capacità
Capacità
capacit
HP
8 HP
Potenza (nominale)
Potenza (nominale)
potenza_nominale
Raffrescamento [kW]
22.4 kW
Riscaldamento [kW]
22.4 kW
Heating (Max)
25.2 kW
Connectable Indoor Units
Connectable Indoor Units
connectable_indoor_units
Maximum Number of Connectable Indoor Units
14 EA
Total Capacity of the Connected Indoor Units Min. [kW]
11.2 kW
Total Capacity of the Connected Indoor Units Max. [kW]
29.1 kW
Potenza elettrica in ingresso
Potenza elettrica in ingresso
potenza_elettrica_in_ingresso
Raffrescamento [kW]
- kW
Riscaldamento [kW]
- kW
Corrente in ingresso (nominale)
Corrente in ingresso (nominale)
corrente_in_ingresso_nominale
Cooling (Ducted)
10.53 A
Heating (Ducted)
7.71 A
Cooling (Non-Ducted)
10.73 A
Heating (Non-Ducted)
8.26 A
Potenza
Potenza
potenza
MCA
18 A
MFA
25 A
Efficienza energetica
Efficienza energetica
efficienza_energetica
SEER (Ducted)
8.08 W/W
SCOP (Ducted)
4.35 W/W
ŋs.c (Ducted)
320.2 %
ŋs.h (Ducted)
171 %
SEER (Non-Ducted)
7.90 W/W
SCOP (Non-Ducted)
4.61 W/W
ŋs.c (Non-Ducted)
313 %
ŋs.h (Non-Ducted)
181.3 %
Pdesignh
13.7 kW
Casing
Casing
casing
Material (Body)
GI Steel Plate
Material (Base)
GI Steel Plate
Scambiatore di calore
Scambiatore di calore
scambiatore_di_calore
Tipo
Fin & Tube
Materiale
Albania
Materiale (tubo)
Cu
Rivestimento anti-corrosione
Anti-corrosion
Compressore
Compressore
compressore
Tipo
Inverter Scroll
Output (kW x n)
4.95 x 1 kW
Nome del modello
DS2BD7046FV* x 1
Olio (tipo)
POE
Oil (Initial Charge) [cc x n]
900 x 1 cc
Fan
Fan
fan
Tipo
Propeller
Discharge Direction
Top
Quantità
1 EA
Portata dell'aria [m3/Min]
151 ㎥/min
Portata dell'aria [L/S]
2515 l/s
Pressione statica esterna [MMAQ]
11 mmAq
Pressione statica esterna [PA]
110 Pa
Fan Motor
Fan Motor
fan_motor
Tipo
BLDC Motor
Output (W x n)
630W x 1 W
Collegamenti tubazioni
Collegamenti tubazioni
collegamenti_tubazioni
Tubazione liquido
Braze Connection
Tubo liquido (Ø, Mm)
9.52 mm
Tubo liquido (Ø, inch)
3/8 inch
Tipo di tubo a gas
Braze Connection
Tubo del gas (Ø, Mm)
19.05 mm
Tubo del gas (Ø inch)
3/4 inch
Heat Insulation
Both liquid and gas pipes
Piping Length (ODU-IDU) Max. [Equiv.] [m]
200[220] m
Piping Length (1st Branch-IDU) Max. [m]
90 m
Total Piping Length (System) Max. [m]
1,000 m
Level Difference (ODU in highest position) Max. [m]
110 m
Level Difference (IDU in highest position) Max. [m]
110 m
Level Difference (IDU-IDU) Max. [m]
50 m
Tubo a gas di scarico (Ø, Mm)
- mm
Tubo a gas di scarico (Ø, inch)
-
Tipo di tubo a gas di scarico
-
Refrigerante
Refrigerante
refrigerante
Tipo
R32 (contiene gas serra fluorurati, GWP = 675)
Carica di fabbrica (kg)
7.00 kg
Refrigerante (Carica, tCO2e)
4.73
Rumorosità
Rumorosità
rumorosit
Sound Pressure Level (Cooling)
53 dBA
Sound Pressure Level (Heating)
58 dBA
Livello di potenza del suono
75 dBA
Dimensione esterna (unità esterna)
Dimensione esterna (unità esterna)
dimensione_esterna_unit_esterna
Peso netto (kg)
183 kg
Peso di spedizione (kg)
197 kg
Dimensioni nette (LxAxP) (mm)
930*1695*765 mm
Dimensioni di spedizione (LxAxP) (mm)
998*1887*829 mm
Gamma temp. Gamma
Gamma temp. Gamma
gamma_temp_gamma
Raffrescamento (°C)
-5 ~ 52 ℃
Riscaldamento (°C)
-30 ~ 24 ℃
Cablaggio
Cablaggio
cablaggio
Cavo di trasmissione
0.75 ㎟
Note legali
(1) GWP R32: 675, GWP R410A: 2088 (2) Le scatole delle valvole di intercettazione e le scatole MCU di nuova concezione includono sensori integrati per il rilevamento delle perdite di refrigerante R32, valvole di intercettazione per ciascuna unità interna e fori di ventilazione per garantire una misura di sicurezza aggiuntiva in caso di possibili perdite di R32. Le scatole delle valvole di intercettazione e le scatole MCU sono disponibili in configurazioni che vanno da 1 a 12 porte e possono essere collegate tra loro. Ciò consente di collegare fino a 64 unità interne a un singolo sistema DVM S2 (ove le specifiche lo consentano). (3) Disponibile solo per il codice modello MWR-WG01*N (4) Risultato di test interni Samsung. (Condizioni: funzionamento in riscaldamento a -10 ℃, umidità relativa 40%) Confronto tra lo sbrinamento Active AI e lo sbrinamento tradizionale. (5) Sono necessari un account dell'applicazione Samsung SmartThings e una connessione a Internet. Richiede iOS 10.0 o versioni successive e Android 5.0 o versioni successive
