Från pellets och olja till framtidens energieffektiva värmesystem

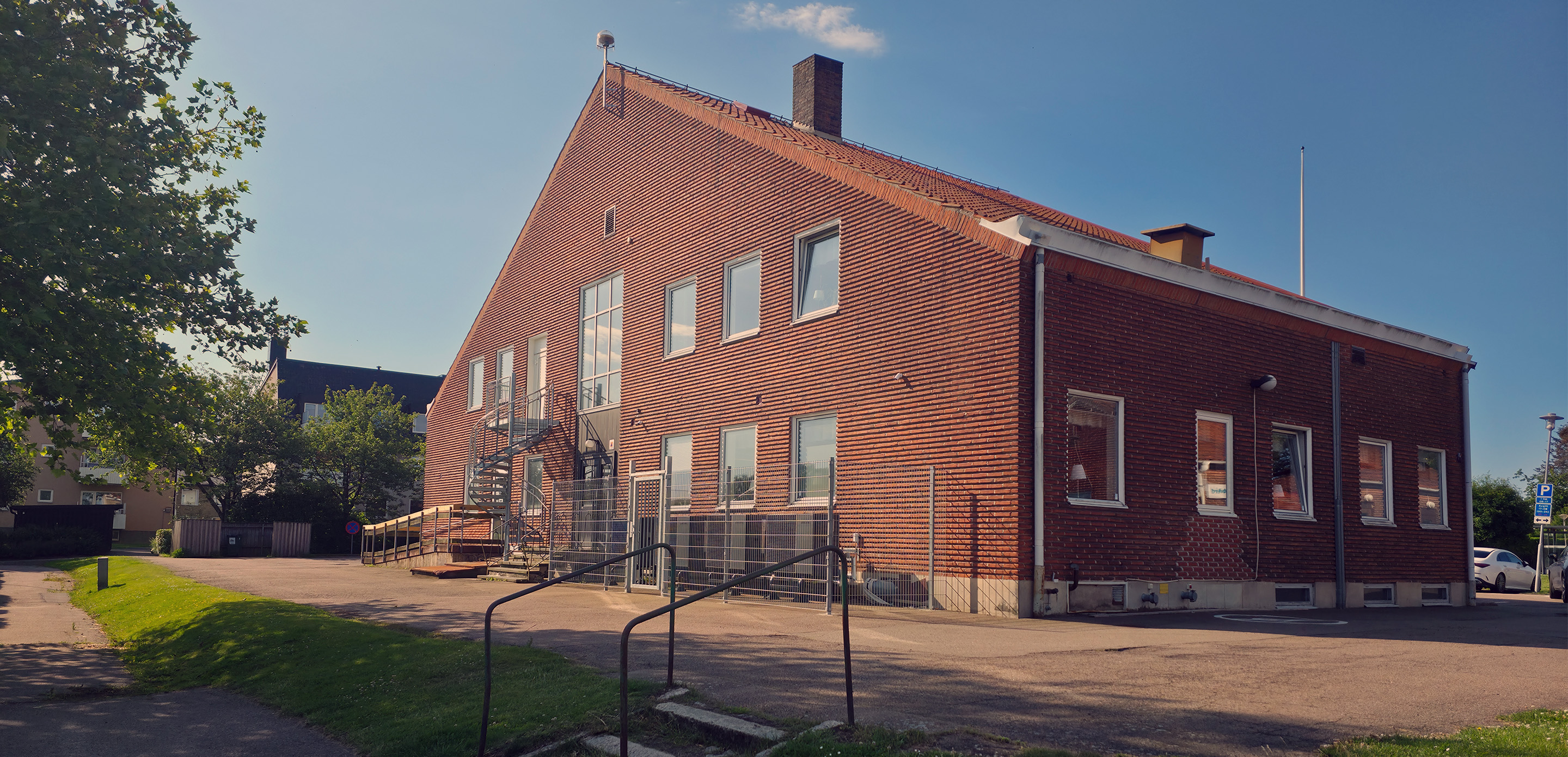

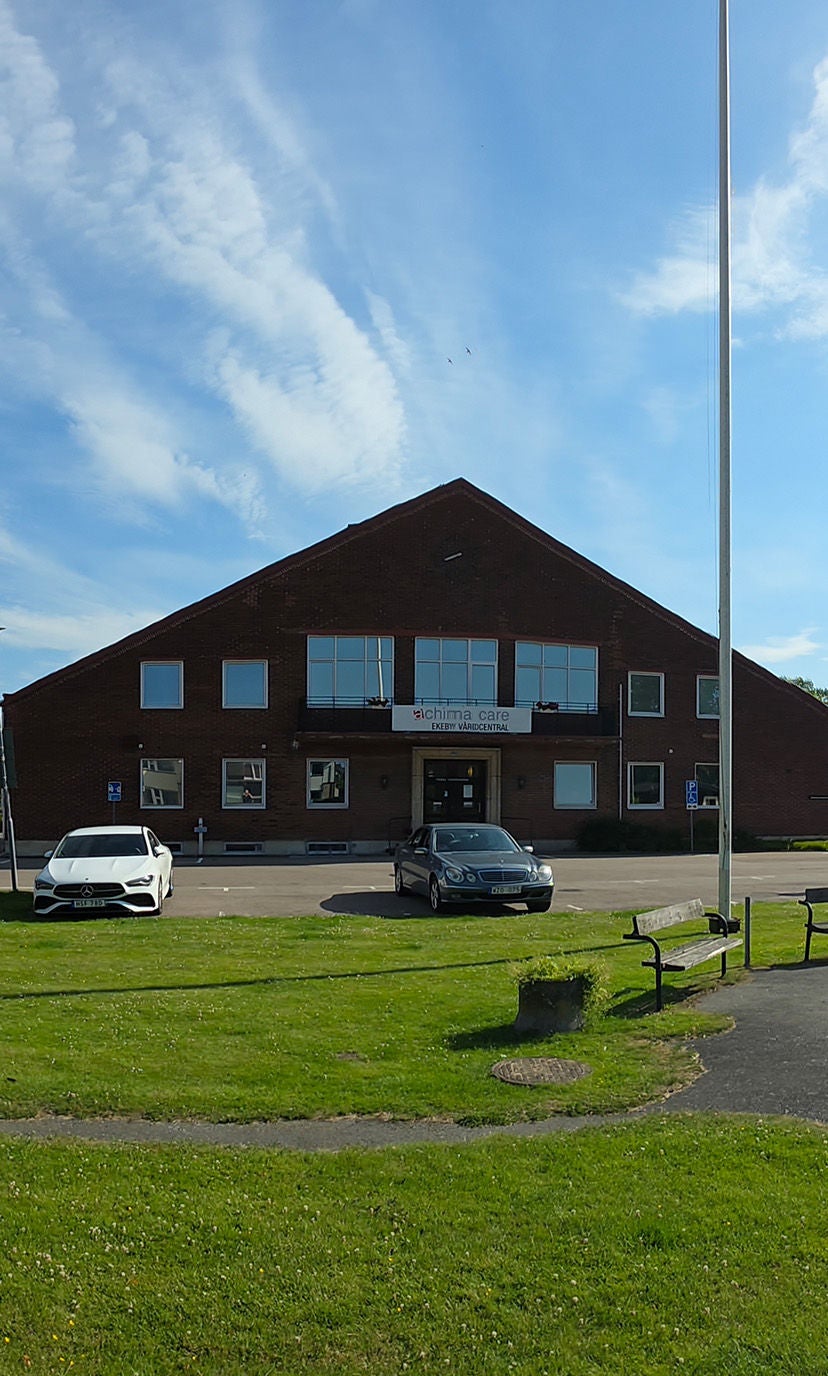

I den lilla byn Ekeby i Skåne har ett stort energilyft precis genomförts. På en fastighet som rymmer tre olika byggnader – en tandläkarpraktik, en vårdcentral, en förskola och två lägenheter – har man bytt ut det gamla värmesystemet bestående av pellets och olja till en modern, energieffektiv lösning med värmepumpar.
Totalt handlar det om cirka 720 kvadratmeter som nu värms upp av ett smart och framtidssäkrat system, då systemet lever upp till kommande energikrav för kommersiella fastigheter. Fastighetsägaren, som erbjuder varmhyra, stod inför flera utmaningar: höga driftkostnader, mycket manuellt arbete och nya energikrav från EU som påverkar uthyrning av kommersiella fastigheter.
En pelletsanläggning kräver frekvent service och sotning. Service utfördes varannan vecka, vilket tog 4–6 timmar varje gång – en både tids- och kostnadskrävande process. Dessutom var både oljan och pelletsen dyra i drift, med en årskostnad på omkring 300 000 kronor.
Installatören tog initiativet – med stöd av Samsung
Det var installatören, företaget Beérke AB, som först föreslog att det var dags att se över energisystemet. Eftersom de sedan länge ansvarat för service och underhåll av det befintliga systemet, såg de tydligt hur ineffektivt det hade blivit för den aktuella fasigheten – både tekniskt och ekonomiskt.
Tillsammans med Samsung, som levererar värmepumpssystemet, togs en energikalkyl fram. Den visade snabbt potentialen: 300 000 kronor i årliga driftkostnader avseende fastigheten uppskattas kunna sänkas till cirka 100 000 kronor – en besparing på över 200 000 kronor per år. Den årliga energiförbrukningen uppskattas till omkring 64 000 kWh. Återbetalningstiden uppskattas till ca fyra år¹.
Sveriges första installation av Samsungs kaskadstyrning
Det här systemet är den första installationen med Samsungs dedikerade kaskadstyrning.
En kaskadinstallation kan bestå av upp till 8 st utomhusenheter som samarbetar och styrs av en kontrollbox för att möjliggöra en så effektiv drift som möjligt och utjämnar driftstider samtidigt som den kan styra andra värmekällor. Eftersom det var nytt även för installatören, fick företaget Beérke AB hjälp av Samsung under planering och installation. Med gemensamma insatser genomfördes projektet tryggt och korrekt – trots att tekniken var ny på den svenska marknaden.
Fyra EHS Mono HT Quiet-enheter i kaskad – med värme till hela området

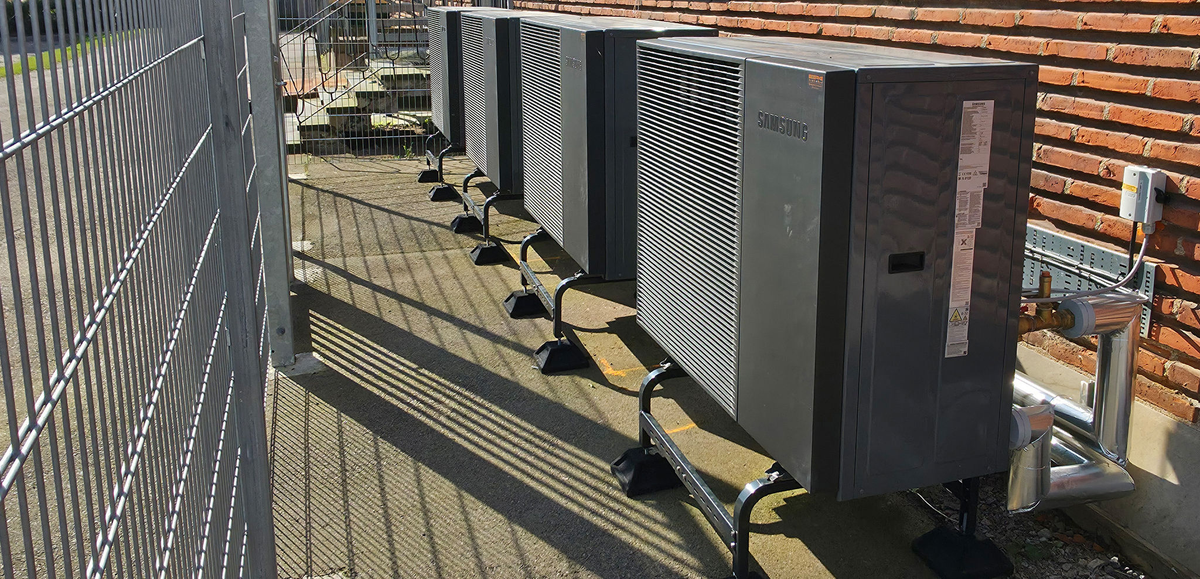

Den nya lösningen består av fyra utomhusenheter av modellen EHS Mono HT Quiet, som är både effektiva och tystgående. Enheterna är kaskadkopplade, vilket innebär att de samverkar för att möta fastighetens effektbehov på ett energieffektivt sätt.

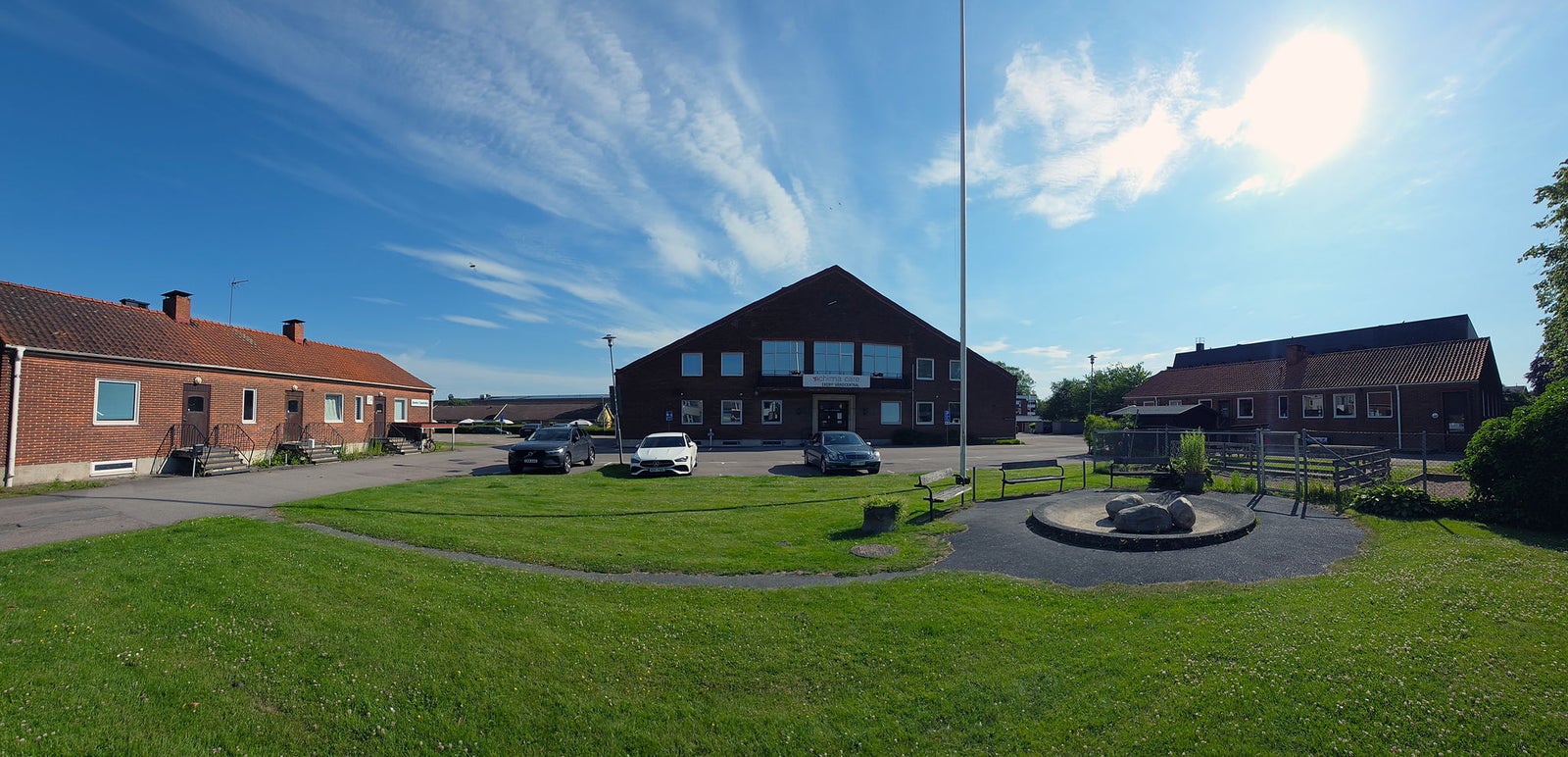

Värmepumparna är placerade vid ett av husen, där de producerar både värme och varmvatten. Tack vare kulvertar mellan byggnaderna, kan den producerade värmen enkelt fördelas till de övriga byggnaderna. Det gör att ett och samma system försörjer alla fastigheter – från tandläkarmottagning, vårdcentral och förskola till lägenheter – på ett smidigt och kostnadseffektivt sätt.
Från trångt pannrum till platsbesparande teknik
Skillnaden i installationsyta är också påtaglig. Det gamla systemet krävde ett helt rum fullt av oljepannor och pelletspannor – utrustning som tog mycket plats och var både rörigt och hade ett stort underhållsbehov. Med det nya systemet har man frigjort stora ytor och anläggningen är mycket snyggare, mer kompakt och lättskött. Det förväntas inte bara ge lägre driftkostnader utan har även medfört bättre logistik och ett renare intryck i fastigheten.
– Det var flera andra installatörer som lämnade in offerter, men ingen av dem hade med varmvatten i sina lösningar. Det här systemet täcker allt, och det är både effektivt och smart uppbyggt, säger Vincent, som är ägare av Beérke AB.
Ett tryggt samarbete gav resultat
Att Beérke AB redan kände till fastigheten väl gjorde processen smidig, men den verkliga framgångsfaktorn var det goda samarbetet mellan installatören och Samsung. Med gemensam kunskap och öppen kommunikation kunde man lösa både tekniska och praktiska utmaningar – och leverera ett modernt energisystem som gör skillnad direkt.
”Beérke AB har gjort ett kanonjobb. De tog initiativet, vågade testa ny teknik och arbetade nära oss under hela processen. Det här är ett skolexempel på hur man lyckas med en modern energilösning”, säger Magnus Wikman, produktchef för Samsungs värmepumpar.
Ett energisteg in i framtiden
Med den här satsningen är fastighetsägaren väl rustad för framtiden. Inte bara har man sänkt kostnader och arbetsbörda – man uppfyller också de nya energikrav som kommer att träda i kraft för kommersiella fastigheter. Det är avgörande för att fortsatt kunna erbjuda lokaler med varmhyra på ett konkurrenskraftigt sätt.
Ekeby må vara en liten och stillsam by, men här har man tagit ett stort steg mot framtidens energilösningar – genom teknisk nytänkande, ett starkt samarbete och viljan att våga byta riktning.
Teknisk beskrivning: Kaskadlösning med fyra EHS Mono HT Quiet – i Ekeby
Installationen i Ekeby är inte bara ett lyckat fastighetsprojekt – det är också den första installationen i Sverige av Samsungs kaskadlösning med EHS Mono HT Quiet-värmepumpar, där teknik och effektiv styrning möts i ett framtidssäkrat system.
Fyra EHS Mono HT Quiet i kaskad
Systemet består av fyra utomhusenheter av modellen EHS Mono HT Quiet, på 14 kW vardera. Dessa är kopplade i kaskad, vilket innebär att enheterna samverkar och startar upp i turordning efter effektbehov. Systemet arbetar med energieffektiv drift, där varje enhet går upp till ca 80 % kapacitet innan nästa maskin kopplas in. Om det behövs, går enheterna upp till 100 %, och vid extrem kyla aktiveras en elpanna som spetsvärme.
Vid drift i termo-off-läge återställs systemet till energieffektiv prioritering igen. Avfrostning sker sekventiellt, så att endast en enhet frostar av i taget – vilket säkerställer kontinuerlig värmeproduktion under kalla perioder.

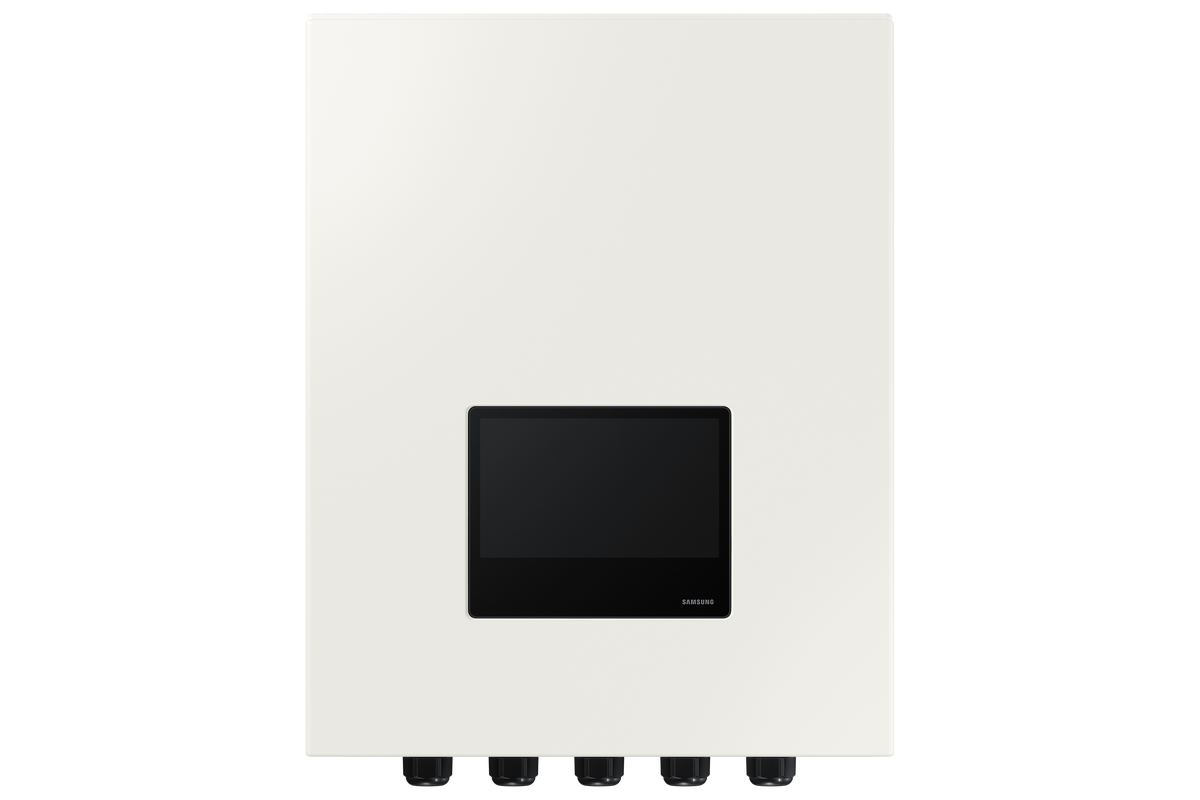

För att kunna passa i så många system som möjligt är Samsungs kaskadstyrning MCM-D3E0N utformas för att kunna styra upp till åtta utomhusenheter, extern elpanna, 3-vägsventiler med mera. För att kunna passa i så många system som möjligt.
Inomhusdelar och styrning

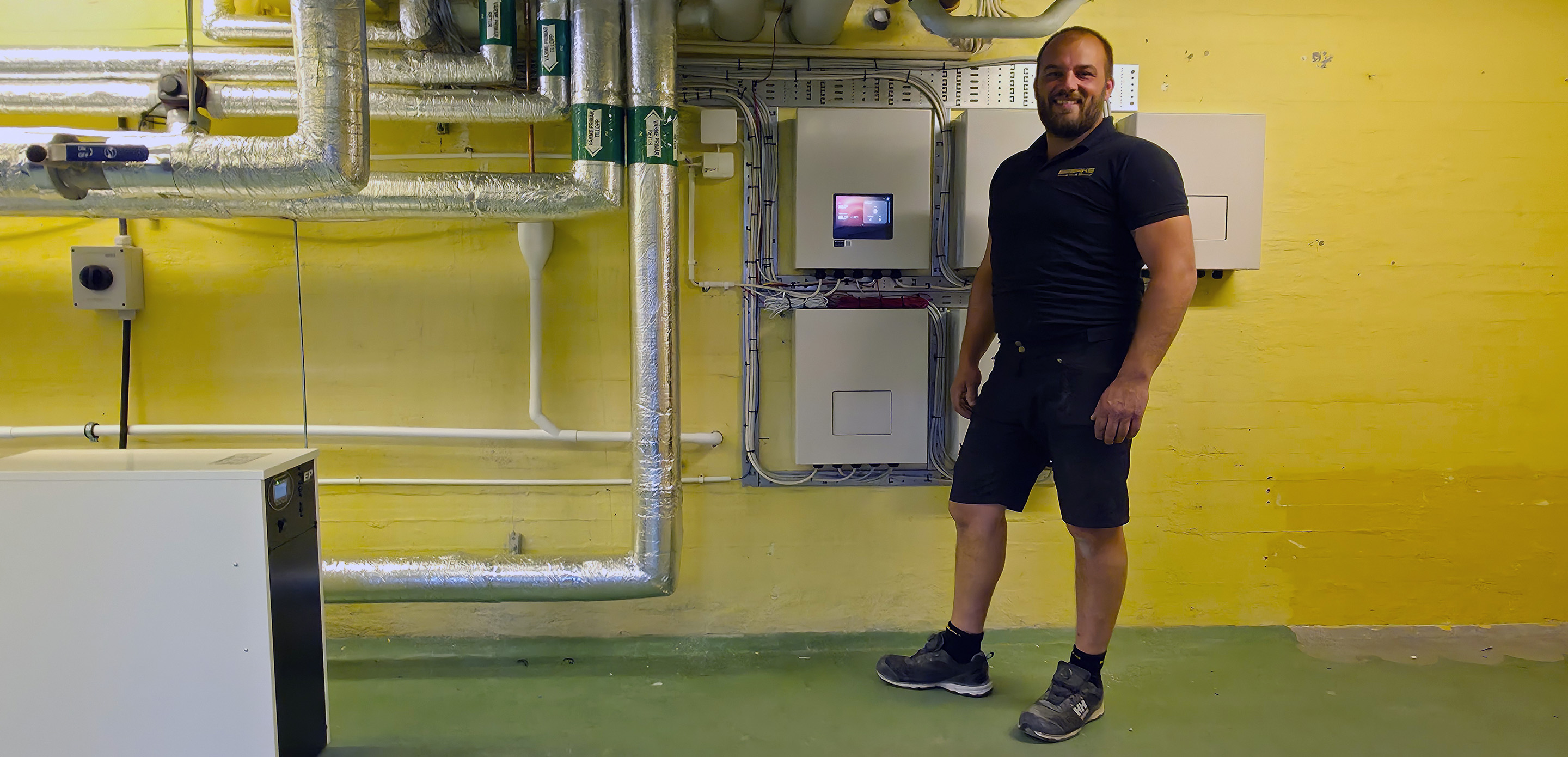

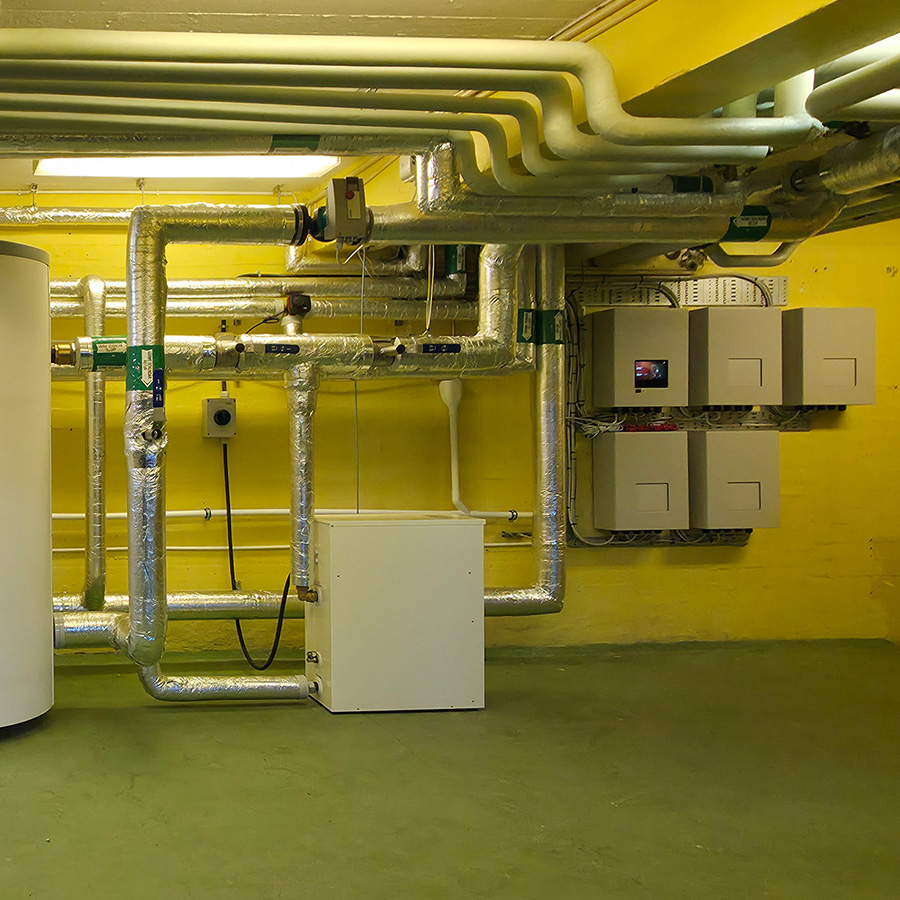

Varje utomhusenhet är kopplad till en egen inomhusenhet (MIM-E03GN), som i sin tur är kopplad till cirkulationspumpar och eventuella trevägsventiler. Dessa kontrolleras av kaskadstyrningsboxen som är en central styrbox. Det är ett mycket användarvänligt styrsystem där temperaturer enkelt kan justeras för både värme och varmvatten, precis som i våra ClimateHub-system. Om man i stället skulle installera Samsungs luft-vattenvärmepump EHS Mono R290 med inkluderad pump krävs endast kaskadstyrboxen MCM-D3E0N, inga inomhusenheter.
Via styrpanelen kan man t.ex. justera framledningstemperatur och varmvattenproduktion. Temperaturen i varmvattenberedaren övervakas kontinuerligt. Kommunikationen sker med en tvåledad kommunikationskabel (R1 och R2) mellan värmepumpar och styrbox.
Buffertank, elpanna och varmvatten
Värmepumparna förser en buffertank med värme, där primärvattnet värms upp och fördelas vidare med en cirkulationspump ut mot radiatorkretsarna. I denna uppsättning finns även en elpanna som stödvärme under årets kallaste dagar. Systemet är dimensionerat så att det i normaldrift klarar sig med enbart värmepumparna, men elpannan kan ge stöd vid de kallaste dagarna i området (kallare än -15°C).
Varmvattnet produceras av en av enheterna och går till en varmvattenberedare som hanterar tappvarmvattnet i alla fastigheter. Eftersom det huvudsakligen är kommersiella verksamheter som hyr lokalerna är varmvattenbehovet begränsat, men de två lägenheterna i fastigheten är också anslutna. Den av värmepumparna som ansvarar för varmvattnet kommer att arbeta året runt men under värmesäsong kommer den att producera värme om det inte finns något behov av varmvattenproduktion.
Effekt och prestanda
HT Quiet-enheterna är högeffektiva och tystgående – idealiska för tätortsnära eller kommersiella miljöer. De är konstruerade för att leverera:
- Hög effekt med låg ljudnivå
- 100 % värmeeffekt vid -25 °C
- Cirka 80 % av effekten vid -30 °C
- Upp till 70°C framledningstemperatur vid -15°C
- Upp till 60 °C framledningstemperatur vid -30°C
Enkel installation och tydlig rördragning

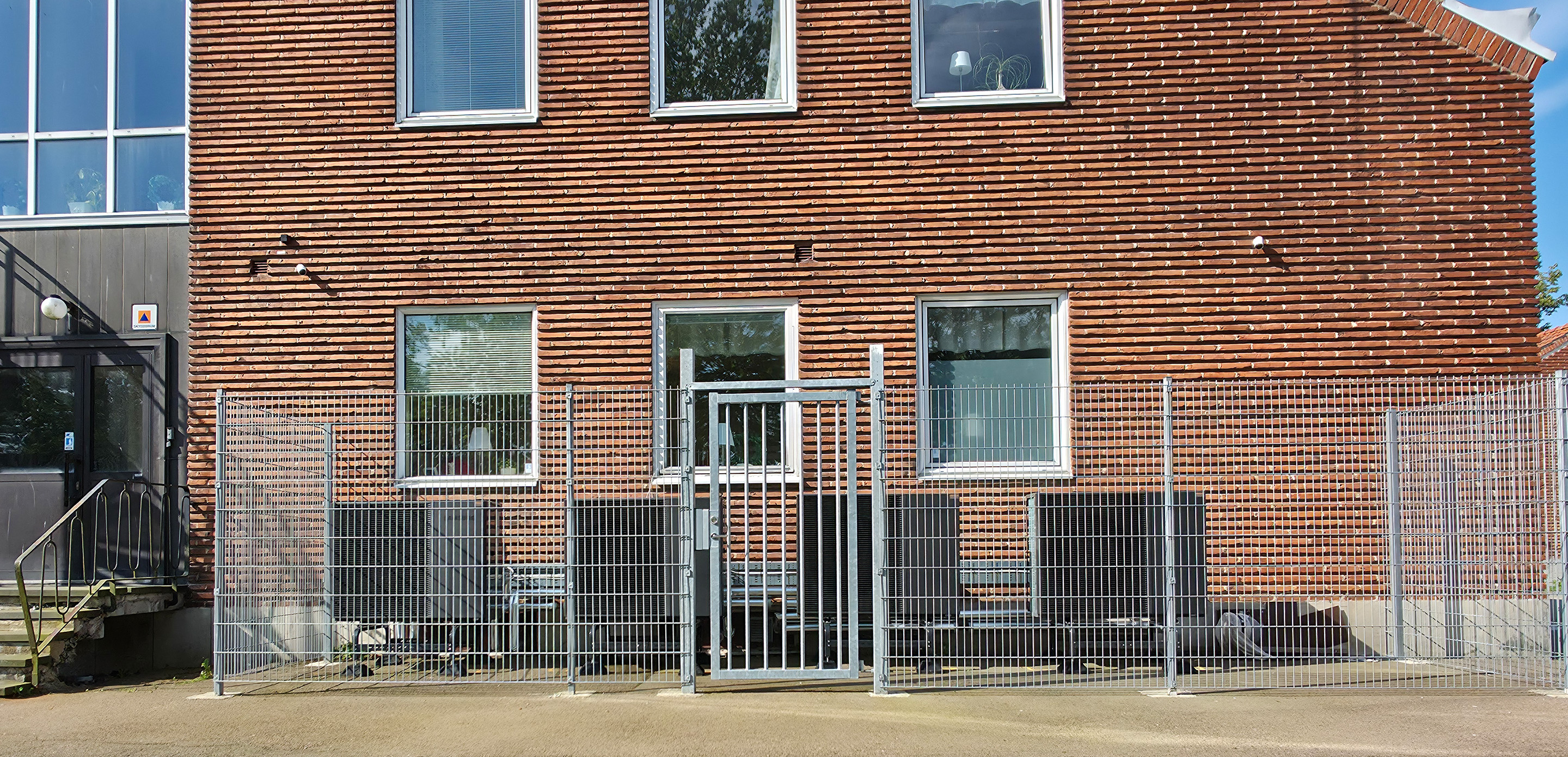

Systemet är installerat med separata kopplingar till varje enhet, med individuella avstängningsventiler och backventiler. Enheterna som är installerade på fastigheten i Ekeby står inhägnade och skyddade, med lättåtkomlig service. Tack vare strukturen med MIM-E03GN och den centrala styrboxen har installationen varit både enkel och flexibel eftersom tredjepartprodukter lätt kan integreras i systemet.
Kulvertsystemet mellan byggnaderna möjliggör att all värmeproduktion sker i en central enhet, men värmen distribueras till alla tre byggnader på området.
Tekniska komponenter i systemet:
- 4 × HT Quiet 14 kW värmepumpar
- 4 × MIM-E03GN inomhusenheter
- 1 × MCM-D3E0N (kaskadstyrbox)
- Bufferttank
- Cirkulationspumpar
- Elpanna (spetsvärme)
- Varmvattenberedare
- 3-vägsventil
- Kulvert mellan byggnader
Det här är en komplett lösning för kommersiella fastigheter med varierande behov – framtidssäkrad, modulär och energieffektiv.
EHS Tool
Gör en beräkning för ditt projekt.
För att beräkna med kaskadlösning aktivera knappen "Cascade Controller" när du kommer till sidan - Välj produkt.
Om du behöver hjälp tveka inte att kontakta oss. Klicka på "kontakta oss" längre ner på denna sida.
EHS Kaskadkontroll
1. Observera att energikalkyl tagits fram utifrån rådande förhållanden vid aktuell fastighet och att energikalkylen endast utgör ett estimat. Energikalkylen utgör varken uttryckligen eller underförstått en garanti. Avvikelser i faktorer så som klimat, byggnadsskal och verksamhet m.m. påverkar det slutgiltiga resultatet. Kalkylen är baserad på uppgifter om förbrukning tagna från EHS-TOOL (Samsungs urvalprogram för EHS luft/vattenvärmepumpar) samt klimatdata hämtade från SMHI avseende perioden 1991 till och med 2020. Notera att kalkylen redovisar ett något lägre SCOOP än vad som framgår av Samsungs egna urvalsprogram, EHS-TOOL till följd av olika tolkningar av toppeffekten mellan excelkalkylator och EHS-TOOL.
